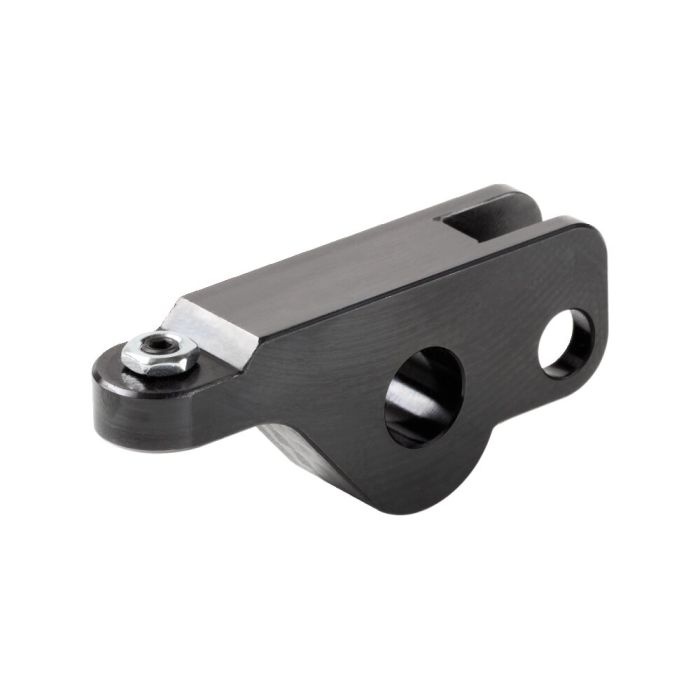

Spannhebel

Für Hebelspanner 6942KK, Lasthebel 45 mm, max. Spannkraft 17 kN, max. Kolbenkraft 25,5 kN

Bestell-Nr.

552015

Bestell-Nr.	Artikel-Nr.	Kolbenkraft F5 bei 100 bar [kN]	Spannkraft F1 bei 100 bar [kN]	Gewicht [g]
326850	6942KL-25-04	4,9	3,2	46
328542	6942KL-32-04	8,0	5,3	76
328559	6942KL-38-04	11,3	7,5	99
328641	6942KL-45-04	15,9	10,5	195
552015	6942KL-56-04	25,5	17,0	311

Bestell-Nr.	B	C	ØD	ØE	G	H	H7	K	L	N	O	P	R	SW	SW1
326850	16,0	24,0	8	6	50,0	6	0,5	9,5	51,00	26,2	M4	12,0	6,00	2,0	7
328542	18,5	28,0	10	8	50,0	8	0,5	11,5	59,25	30,2	M4	13,5	6,75	2,0	7
328559	21,0	31,5	12	10	47,5	9	0,0	12,0	67,50	34,9	M5	16,0	8,00	2,5	8
328641	24,5	37,0	16	12	52,5	14	1,0	17,0	80,00	39,6	M6	19,0	9,50	3,0	10
552015	30,0	45,0	16	12	52,5	16	1,0	19,0	96,00	48,6	M8	22,0	9,50	4,0	13

Ausführung:
Vergütungsstahl, vergütet und brüniert. Lieferung mit Druckschraube.

Anwendung:
Für Hebelspanner 6942KK.

Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
