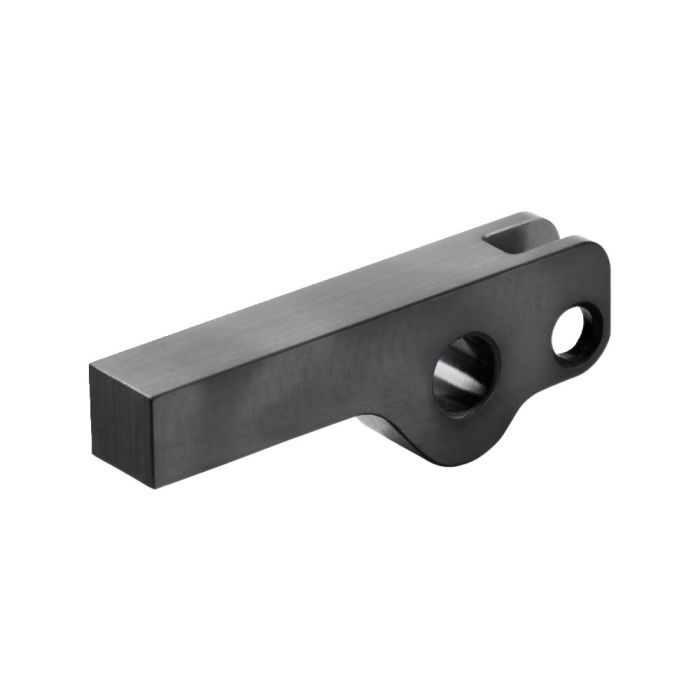

Spannhebel-Rohling
Für Hebelspanner 6942KK, Lasthebel 70 mm
Bestell-Nr.
552016
Ausführung:
Vergütungsstahl, vergütet und brüniert.
Anwendung:
Für Hebelspanner 6942KK.
Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
Formel zum Ermitteln der Spannkraft F1:
Spannkraft = F1 [kN], Kolbenkraft = F5 [kN], Krafthebel = B [mm], Lasthebel = C [mm]
F1 = F5 x B / C
| Bestell-Nr. | 552016 |
|---|---|
| Produkttyp | Spannhebel Hebelspanner |
| Max. Betriebsdruck [bar] | 100 |
| Gewicht [g] | 377 |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Hebelspanner Nr. 552014 Max. Spannkraft 17 kN, max. Kolbenkraft 25,5 kN, Hub 34,5 mm, Hebelarm links
- Hebelspanner Nr. 552013 Max. Spannkraft 17 kN, max. Kolbenkraft 25,5 kN, Hub 34,5 mm, Hebelarm rechts
Ähnliche Produkte
- Spannhebel Nr. 552015 Für Hebelspanner 6942KK, Lasthebel 45 mm, max. Spannkraft 17 kN, max. Kolbenkraft 25,5 kN
