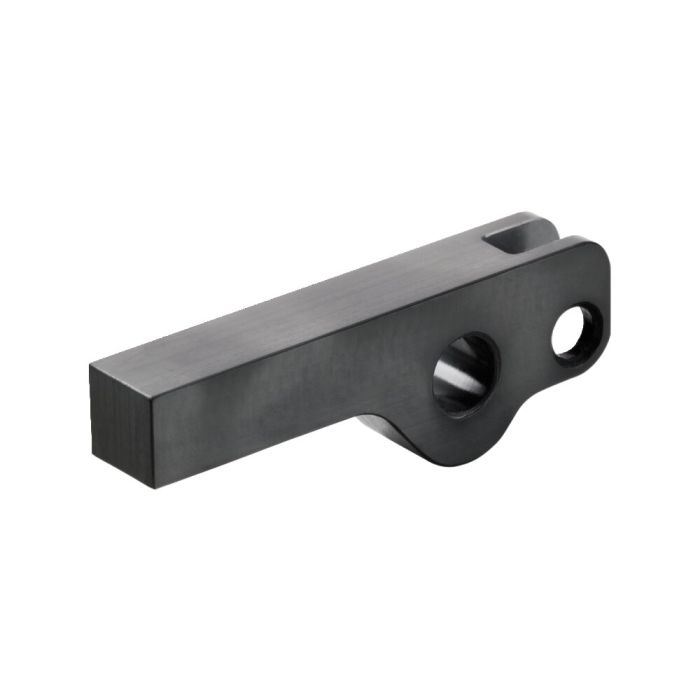

Spannhebel-Rohling
Für Hebelspanner 6942KK, Lasthebel 58 mm
Bestell-Nr.
328575
Ausführung:
Vergütungsstahl, vergütet und brüniert.
Anwendung:
Für Hebelspanner 6942KK.
Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
Formel zum Ermitteln der Spannkraft F1:
Spannkraft = F1 [kN], Kolbenkraft = F5 [kN], Krafthebel = B [mm], Lasthebel = C [mm]
F1 = F5 x B / C
| Bestell-Nr. | 328575 |
|---|---|
| Produkttyp | Spannhebel Hebelspanner |
| Max. Betriebsdruck [bar] | 100 |
| Gewicht<br>[g] | 130 |
