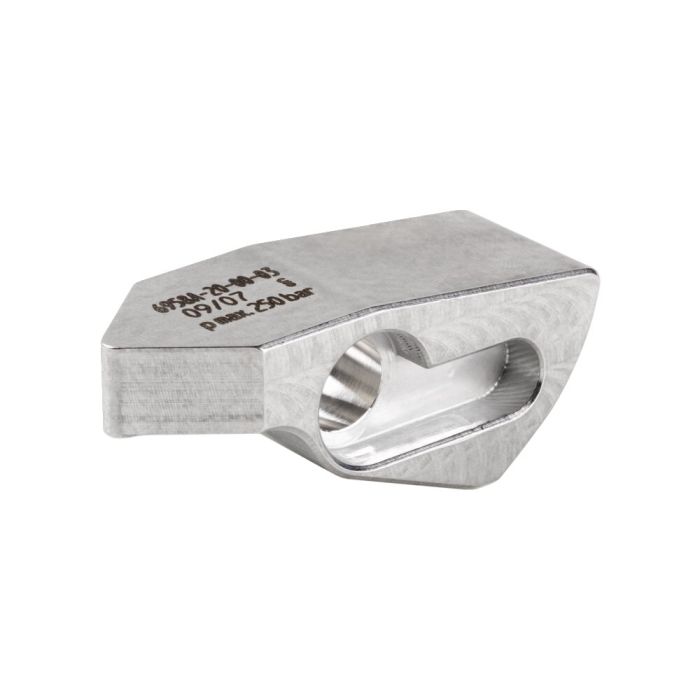

Spannhebel aus Aluminium
Für Vertikalspanner 6958AU und 6958AT, Lasthebel 32 mm, max. Spannkraft 2 kN, max. Betriebsdruck 100 bar
- Kaufen Sie für und sparen Sie %
| Bestell-Nr. | Artikel-Nr. | ØE | R | K | P | X | X1* | Spannkraft
bei 100 bar
[kN] | Gewicht
[g] | Verfügbarkeit | Ihr Preis |
| 322594 | 6958A-20-00-02 | 10 | 2 | 10 | 22 | 18 | 12 | 2,0 | 40 | | |
| 322610 | 6958A-20-00-03 | 10 | 2 | 10 | 22 | 24 | 12 | 1,5 | 43 | | |
| 322636 | 6958A-20-00-04 | 10 | 2 | 10 | 22 | 30 | 12 | 1,2 | 47 | | |
| 322792 | 6958A-25-00-02 | 12 | 4 | 11 | 27 | 24 | 16 | 2,6 | 59 | | |
| 322818 | 6958A-25-00-03 | 12 | 4 | 11 | 27 | 32 | 16 | 2,0 | 66 | | |
| 322834 | 6958A-25-00-04 | 12 | 4 | 11 | 27 | 40 | 16 | 1,6 | 73 | | |
| 322990 | 6958A-32-00-02 | 15 | 4 | 16 | 34 | 30 | 20 | 5,3 | 130 | | |
| 323014 | 6958A-32-00-03 | 15 | 4 | 16 | 34 | 40 | 20 | 4,0 | 144 | | |
| 323030 | 6958A-32-00-04 | 15 | 4 | 16 | 34 | 50 | 20 | 3,2 | 158 | | |
| 324434 | 6958A-16-01-02 | 8 | 2 | 8 | 18 | 18 | 12 | 1,3 | 21 | | |
| 324459 | 6958A-16-01-03 | 8 | 2 | 8 | 18 | 24 | 12 | 1,0 | 23 | | |
| 324475 | 6958A-16-01-04 | 8 | 2 | 8 | 18 | 30 | 12 | 0,8 | 25 | | |
| | | | | | | | | | | |
Ausführung:
Aluminium.
Anwendung:
Für Vertikalspanner 6958AU und 6958AT.
Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten. Max. Betriebsdruck 100 bar.
* X1 = Hebellänge bei 90°
Mehr Informationen | Bestell-Nr. | 322818 |
|---|
| Produkttyp | Spannhebel |
|---|
| Max. Spannkraft [kN] | 2 |
|---|
| Max. Betriebsdruck [bar] | 100 |
|---|
| Gewicht | 66 g |
|---|
