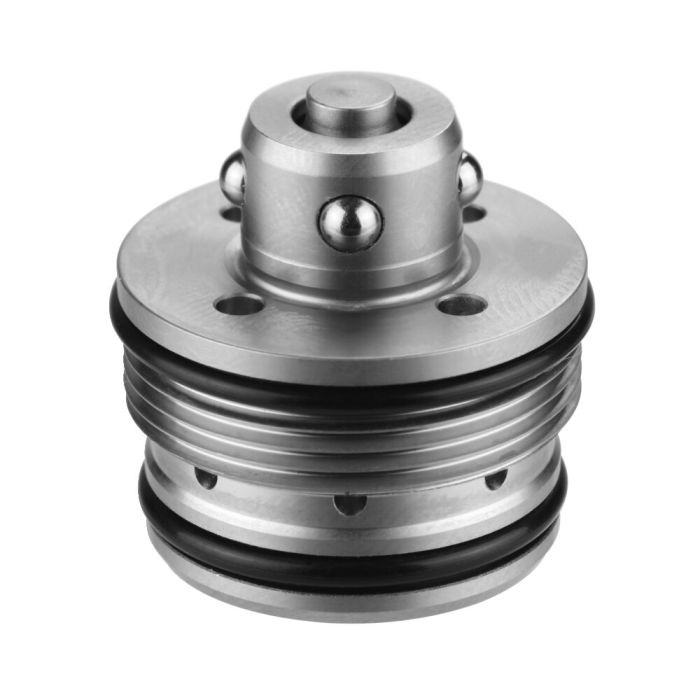

Spannmodul, Einschraubversion, kurze Bauform

Anwendung:
Pneumatisches Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanlosen Bearbeitung.
Ideal geeignet für Anwendungen im Transfer-Automationsbereich, da keine Störkontur auf Unterseite der Wechselpalette vorhanden ist.

Hinweis:
Das Nullpunktspannsystem wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Nullpunktspannsystem ist drucklos gespannt). Entlüftung erfolgt über Anschluss (5).
Als Auflagefläche dient die Grundplatte, in welche das Nullpunktspannsystem eingeschraubt ist.
Passendes Montagewerkzeug ist unter der Bestell-Nr. 559439 erhältlich.
* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
