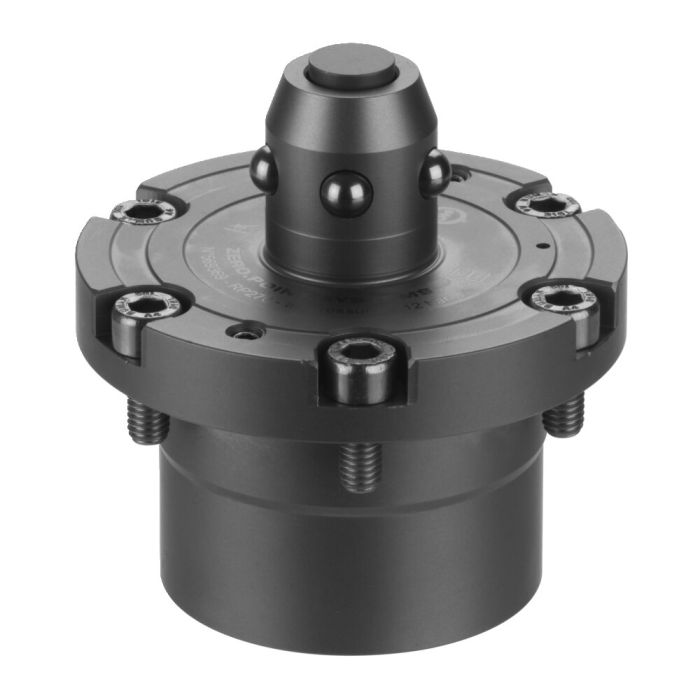

Einbau-Spannmodul

Ausführung:
Auflagefläche mit integrierter Abblasung und Auflagenkontrolle.

Anwendung:
Pneumatisches Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Ideal geeignet für Anwendungen im Transfer-Automationsbereich, da keine Störkontur auf der Unterseite der Wechselpalette vorhanden ist.

Hinweis:
Das Nullpunktspannsystem wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Die pneumatischen Zuleitungen können mittels M3-Gewinde auf der Unterseite des Spannmoduls angeschlossen werden. Außerdem kann die Luft mit den im Lieferumfang enthaltenen O-Ringen zugeführt werden. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Nullpunktspannsystem ist drucklos gespannt). Der Anschluss (7) kann optional als pneum. Abblasung und Auflagenkontrolle genutzt werden. Entlüftung erfolgt über Anschluss (5).

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnung
