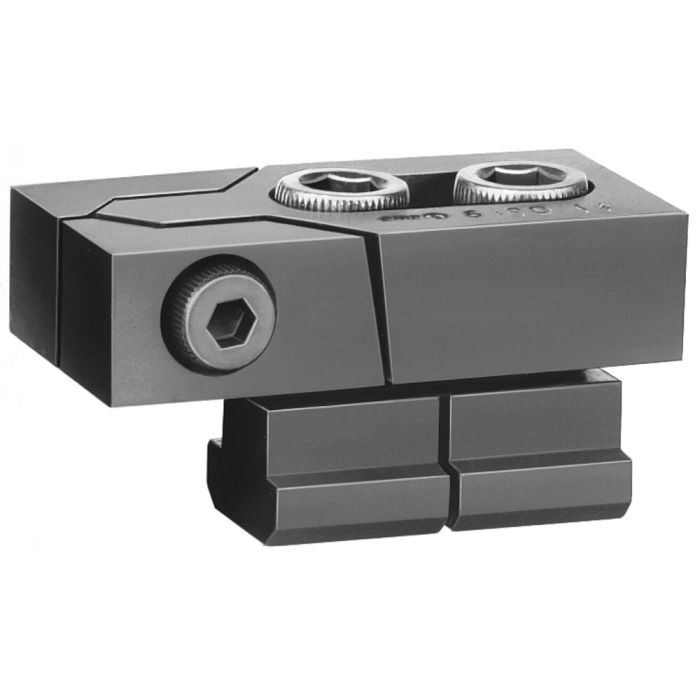

Tiefspannbacken Modell Bulle

Nut 18 mm, max. Spannkraft waagrecht 36 kN, max. Niederzugkraft 1,4 kN

Bestell-Nr.

72991

Bestell-Nr.	Nut	B	C	D	H	L1	L2	L3	F1 [kN]	F2 [kN]	Gewicht [g]
72959	12	40	3	M10	20	80	39	26	16	0,6	1150
72967	14	40	3	M12	20	80	39	26	22	0,9	1250
72975	16	40	3	M12	20	80	39	26	22	0,9	1330
72983	16	50	4	M14	25	100	46	34	32	1,2	2340
72991	18	50	4	M16	25	100	46	34	36	1,4	2540
73007	20	50	4	M16	25	100	46	34	36	1,4	2660
73015	22	78	5	M20	30	140	65	50	36	1,4	5980
73023	24	78	5	M20	30	140	65	50	36	1,4	6330
73031	28	78	5	M24	30	140	65	50	40	1,6	7060

Hinweis:
Die Spannkräfte F1 und F2 werden bei optimaler Auslegung und Ausnutzung des max. Anziehdrehmomentes der Befestigungsschrauben erreicht.
