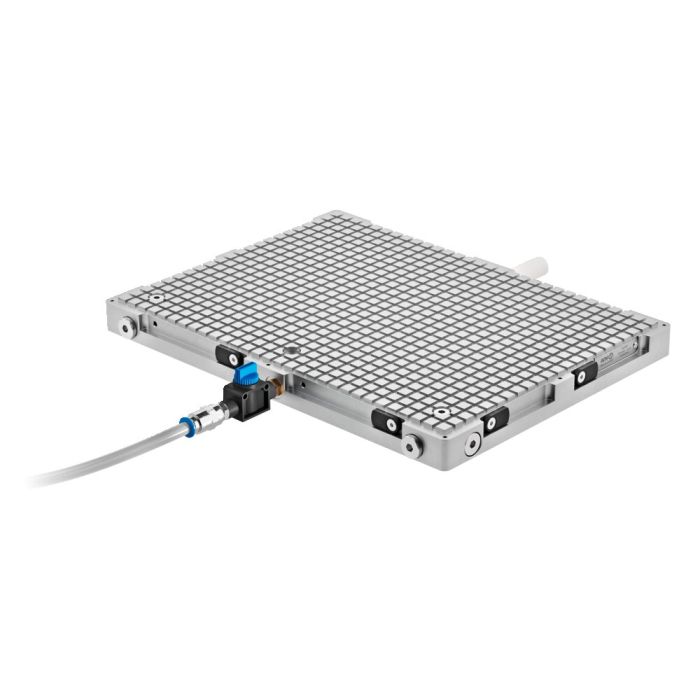

Vakuumspannplatte, Basic Line

Ausführung:
Die Vakuumspannplatte hat auf der Oberseite Nuten und Ansaugstellen. Durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden.
Einfache Positionierung durch seitliche Exzenteranschäge.
Mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte (z. B. Maschinentisch). Nachträgliche Bohrungen für ZPS K10 (M8) sind möglich. Bohrpläne sind auf Anfrage erhältlich.
Für die Verwendung empfehlen wir einen Pneumatikschlauch Ø 10 mm (7800S).

Anwendung:
Durch das Erzeugen eines Vakuums mit Hilfe der integrierten Venturidüsentechnik (im Lieferumfang enthalten) oder mit einer externen Vakuumpumpe werden die zu bearbeitenden Werkstücke gespannt. Typische Anwendungen sind Fräs- und Schleifarbeiten.

Hinweis:
Betrieb nur mit getrockneter und nicht geölter Druckluft!
Mediumstemperatur: 0 °C - 60 °C
Umgebungstemperatur: 10 °C - 50 °C
Montageanleitung bitte beachten.

Vorteil:
- Die AMF-Vakuumspannplatte kann sowohl durch Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden.
- Es können je nach Anzahl der Ansaugstellen durch individuelle Feldeinteilung auch mehrere unterschiedliche Werkstücke gleichzeitig gespannt und bearbeitet werden.
- Hohe Haltekräfte.
- Universell einsetzbar.
- Durch die Dichtschnur werden geringe Unebenheiten an der Werkstückfläche ausgeglichen.
- Verzugs- und schwingungsfreie Fünf-Seiten-Bearbeitung.

Auf Anfrage:
Sonderabmessungen sind möglich.
