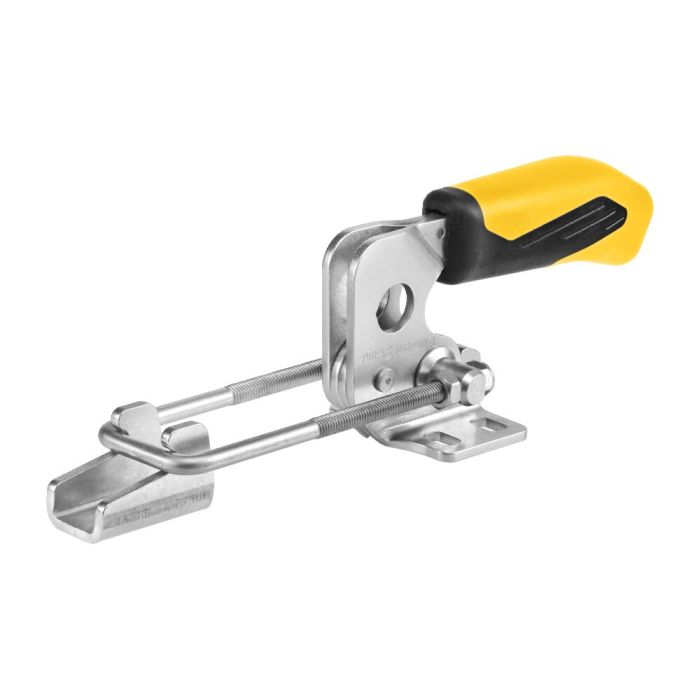

Verschlussspanner horizontal mit gelbem Handgriff

Größe 4, max. Spannkraft 7 kN

Bestell-Nr.

557283

Bestell-Nr.	Größe	F1 [kN]	Gewicht [g]
557281	2	1,6	120
557282	3	3,2	330
557283	4	7,0	810

Bestell-Nr.	B min.	B max.	C	C1	D	ØD1	E min.	E max.	H	H1	H2	K	L min.	L max.	L1	M	N	P
557281	42,0	76	13	11	5,2	4	38,0	72	12	47,0	99	6,4	125	159	69	19,5-23,5	38,0	26,0
557282	53,5	101	19	14	6,5	6	48,5	96	19	71,0	137	8,0	170	217	94	24,5-32,5	48,0	35,0
557283	66,0	130	32	19	8,5	8	59,0	123	26	94,5	171	9,5	212	276	114	35,0-46,0	64,5	53,5
