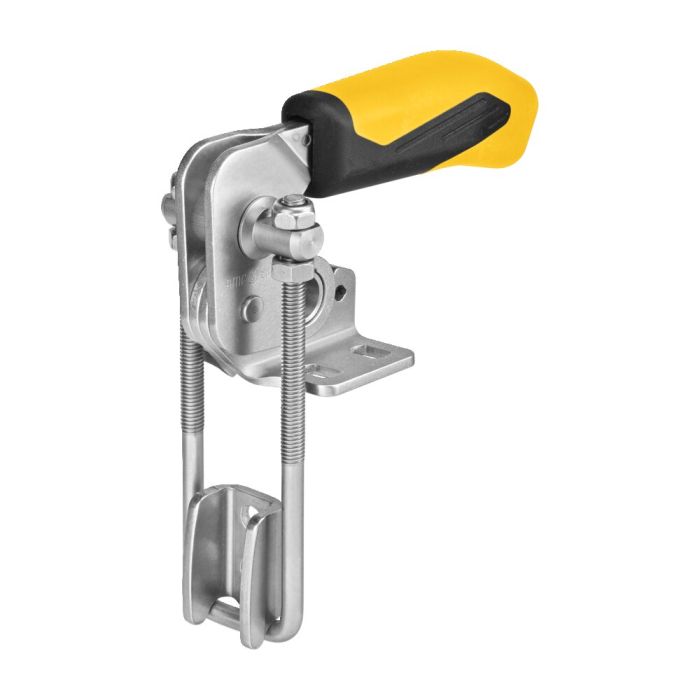

Verschlussspanner vertikal mit gelbem Handgriff

Größe 2, max. Spannkraft 1,6 kN

Bestell-Nr.

557285

Bestell-Nr.	Größe	F1 [kN]	Gewicht [g]
557285	2	1,6	130
557286	3	3,2	340
557287	4	7,0	810

Bestell-Nr.	B min.	B max.	C	C1	D	ØD1	E min.	E max.	H	H1	H2	H3	K	L	L1	M	N	P
557285	24	47	13	11	5,2	4	5,0	28	4,5	47,0	99	150	6,8	158	69	19,5-23,5	38,0	26,0
557286	33	63	19	14	6,5	6	6,5	36	6,0	70,0	137	172	8,0	195	93	24,5-32,5	48,0	35,0
557287	43	81	32	19	8,5	8	9,0	47	8,0	94,5	168	254	9,5	239	111	35,0-46,0	64,5	53,5

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
