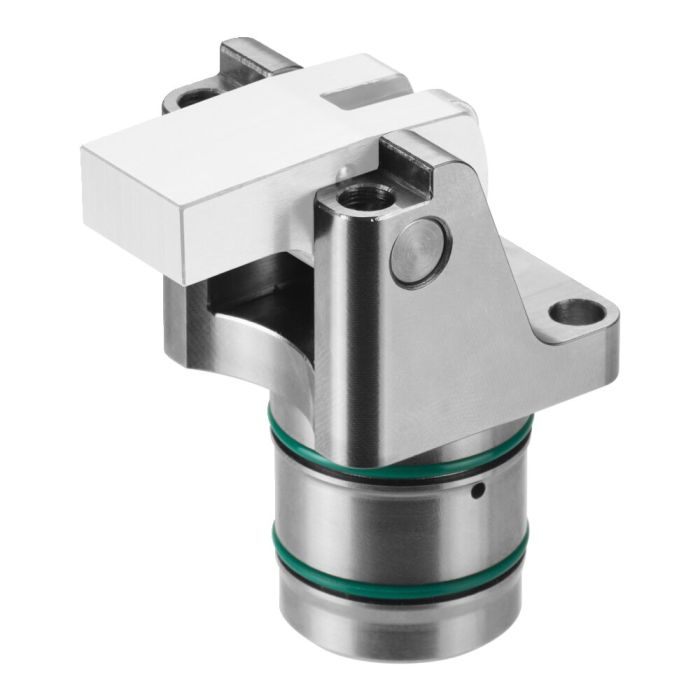

Vertikalspanner mit Drehhebel
Ausführung:
Grundkörper aus Stahl. Oberfläche außen vernickelt. Lieferumfang ohne Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper. Zylinderschrauben nach ISO 4762, Festigkeitsklasse 12.9, leicht geölt, sind im Lieferumfang enthalten.
Anwendung:
Der Vertikalspanner mit Drehhebel eignet sich durch die kompakte Bauform besonders für den Einsatz in Spannvorrichtungen mit geringen Einbauräumen. Durch den großen Öffnungswinkel der Spannhebel wird ein einfaches Be- und Entladen der Vorrichtung ermöglicht. Der doppelt wirkende Vertikalspanner eignet sich sehr gut zum Spannen in Spanntaschen. Für klar definierte Rückfahrbewegungen.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die waagrechte Mittelachse am Spannhebel und der Druckpunkt am Werkstück liegen auf einer Ebene. Dadurch ist keine Relativbewegung am Werkstück möglich. Der zulässige Spannbereich beträgt +/- 1,5°.
Sp = Spannen, Lo = Lösen
| Bestell-Nr. | 570472 |
|---|---|
| Produkttyp | Vertikalspanner |
| Max. Betriebsdruck [bar] | 250 |
| Max. Kolbenkraft [kN] | 17.7 |
| Betätigungsart | Doppelwirkend |
| Besondere Merkmale | Mit Drehhebel |
| Gewicht | 563 kg |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Spannhebel Nr. 570539 Für Vertikalspanner mit Drehhebel 6958DH, Lasthebel 22 mm, max. Spannkraft 17,4 kN
- Spannhebel Nr. 570540 Für Vertikalspanner mit Drehhebel 6958DH, Lasthebel 31,5 mm, max. Spannkraft 11,6 kN
- Spannhebel Nr. 570541 Für Vertikalspanner mit Drehhebel 6958DH, Lasthebel 41 mm, max. Spannkraft 8,7 kN
- Vertikalspanner, Flansch-Bauform Nr. 570466 Max. Betriebsdruck 250 bar, max. Kolbenkraft 17,5 kN, doppelt wirkend
- Vertikalspanner, Einschraub-Bauform Nr. 328039 Max. Betriebsdruck 250 bar, max. Kolbenkraft 17,5 kN, doppelt wirkend
