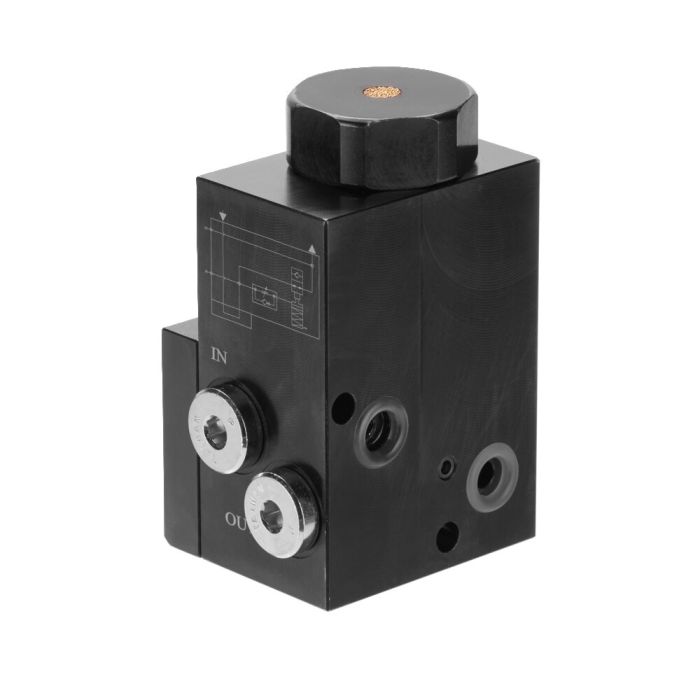

Verzögerungsventil

Ausführung:
Verzögerungsventil mit der NG 6. Das Lochbild ist nicht genormt.
Ventilgehäuse aus Stahl, Innenteile aus nichtrostendem Stahl.
Die Befestigungsschrauben M6x60 (Best.-Nr. 115634) sind nicht im Lieferumfang enthalten.
Ölzufuhr über Ölkanal im Vorrichtungskörper.

Anwendung:
Mit diesem Ventil lässt sich beim Lösenvorgang das Entspannen ausgewählter Komponenten verzögern.
Die Verzögerung ist jeweils innerhalb eines Schaltkreises realisierbar.
Eine Parallelschaltung mehrerer Verzögerungsventile ist möglich.

Merkmal:
Beim Lösenvorgang können hydraulische Spann- und Abstützelemente bzw. Werkstücke vor Überlastung geschützt werden. Durch eine kontrollierte Reihenfolge des Druckabbaus im Spannkreis können die Verbraucher gezielt angesteuert werden.

Hinweis:
Montageanleitung mit Konstruktionshinweisen für den Vorrichtungsbauer beachten. Die Anflanschfläche der Vorrichtung muss eine Ebenheit von 0,08 und eine Oberflächenbeschaffenheit von Rz 6,3 haben.

*** Die Dauer der Zeitverzögerung kann in Abhängigkeit von der Viskosität des Öls in der Anwendung variieren. Diese Angabe ist gültig bei ISO 32 Öl.
