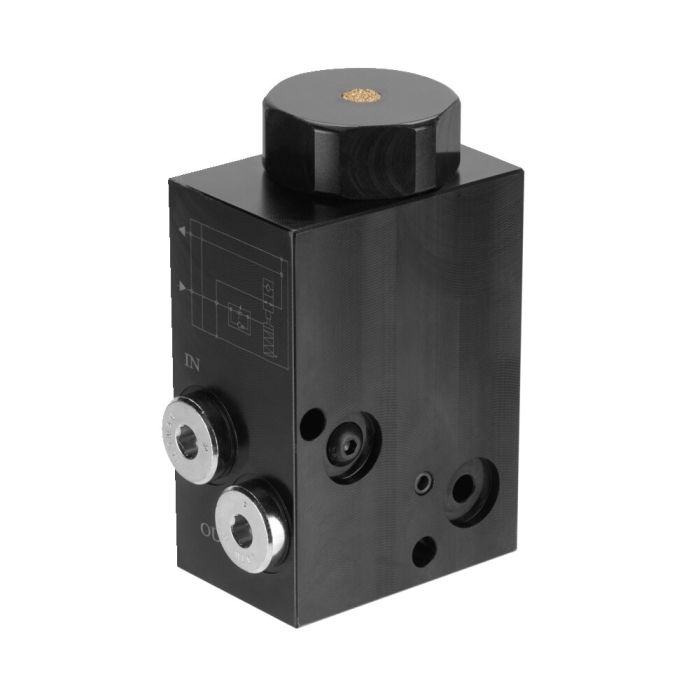

Verzögerungsventil
Ausführung:
Ventilgehäuse aus Stahl, Innenteile aus nichtrostendem Stahl.
Die Befestigungsschrauben M6x50 (Best.-Nr. 448456) sind nicht im Lieferumfang enthalten.
Ölzufuhr über Gewindeanschluss G 1/4.
Anwendung:
Mit diesem Ventil lässt sich beim Lösenvorgang das Entspannen ausgewählter Komponenten verzögern.
Die Verzögerung ist jeweils innerhalb eines Schaltkreises realisierbar.
Eine Parallelschaltung mehrerer Verzögerungsventile ist möglich.
Merkmal:
Beim Lösenvorgang können hydraulische Spann- und Abstützelemente bzw. Werkstücke vor Überlastung geschützt werden. Durch eine kontrollierte Reihenfolge des Druckabbaus im Spannkreis können die Verbraucher gezielt angesteuert werden.
Hinweis:
Montageanleitung mit Konstruktionshinweisen für den Vorrichtungsbauer beachten.
*** Die Dauer der Zeitverzögerung kann in Abhängigkeit von der Viskosität des Öls in der Anwendung variieren. Diese Angabe ist gültig bei ISO 32 Öl.
| Bestell-Nr. | 556993 |
|---|---|
| Produkttyp | Verzögerungsventil |
| Max. Betriebsdruck [bar] | 350 |
| Ölanschluss | Gewinde |
| Volumenstrom [l/min] | 11.4 |
| Gewicht | 1700 g |
