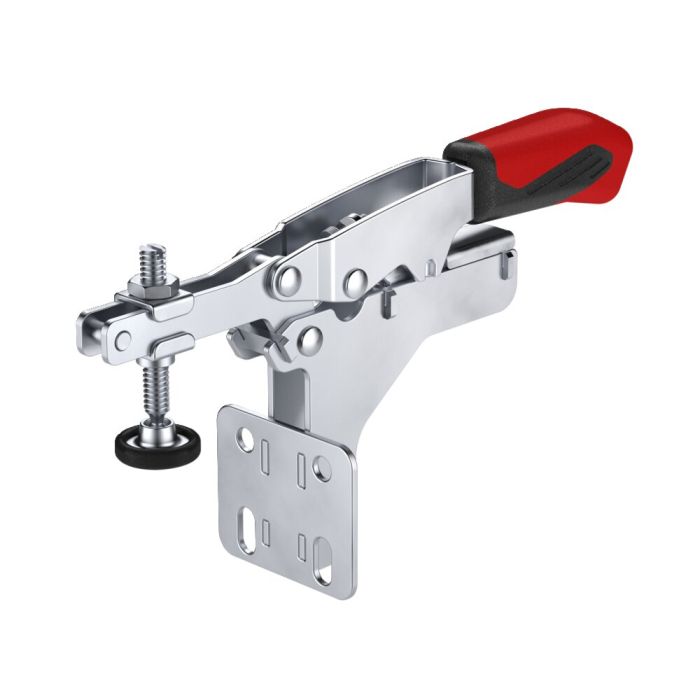

Waagrechtspanner mit variabler Spannhöhe

Mit offenem Haltearm und Winkelfuß, Größe 20, max. Spannkraft 2 kN, max. Höhenausgleich 35 mm

Bestell-Nr.

554881

Bestell-Nr.	Größe	F1 [kN]	Automatischer Höhenausgleich S [mm]	Maximaler Höhenausgleich [mm]	Andrückschraube	Gewicht [g]
554881	20	2	20	35	M6 x 49	272
554882	50	3	35	40	M8 x 66	544

Bestell-Nr.	A	B	C	D	D1	E	F	H	H1	H2	HW min.	HW max.	I	K	L1	M	N	P	α
554881	6,0	56	20,0 - 26,0	5,6	5,6	22	24	68	94	113	3	24	10	7,1	173	25,4	45	38	82°
554882	8,2	85	20,5 - 30,0	6,5	6,5	35	37	88	124	158	1	30	13	10,6	244	38,1	57	51	82°

Mehr Informationen
Bestell-Nr.	554881
Produkttyp	Waagrechtspanner
Max. Spannkraft [kN]	2
Größe Schnellspanner	20
Material	Stahl, verzinkt
Fußausrichtung	Winkelfuß
Grifffarbe	Rot
Gewicht	272 g
maximaler <br>Höhenausgleich	35 mm
