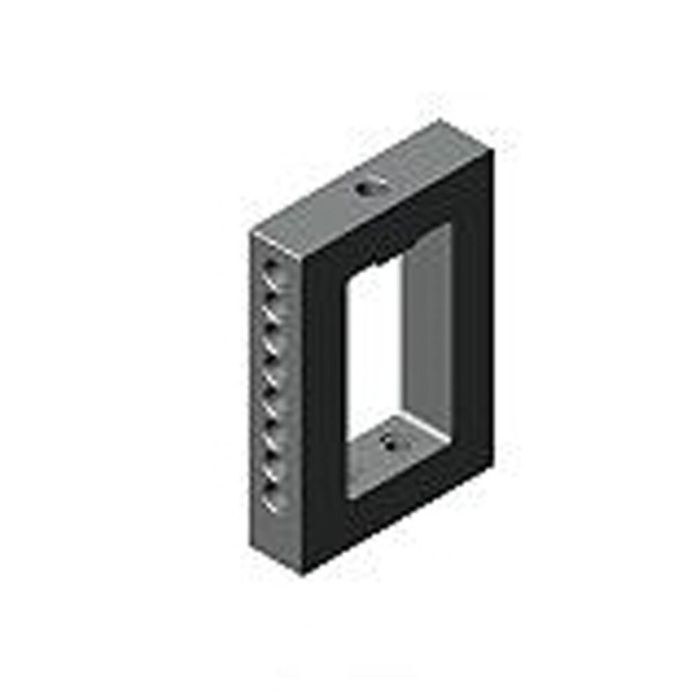

Winkel, einreihig

Anschlagmaß 1 55 mm, Anschlagmaß 2 105 mm, Größe 160x48x250 mm, ⌀ Bohrung 22 mm, Raster 50 mm

Bestell-Nr.

88757

Bestell-Nr.	Artikel-Nr.	Anschlagmaß A1 ±0,01	Anschlagmaß A2 ±0,01	ØD F7	R ±0,01	Rechtwinkligkeit	Gewicht [kg]
88740	6363-12-063	50	90	16	40	0,01	5
88757	6363-16-063	55	105	22	50	0,01	8,5

Bestell-Nr.	B	E	E1	F	H	L	L1	L2	M	ØS	ØS1	T	T1	U	U1
88740	38	12	10	28	200	140	70	19	M12	13	20	32	30	76	140
88757	48	13	13	33	250	160	80	24	M16	17	26	35	35	90	180

Mehr Informationen
Bestell-Nr.	88757
Gewicht	8,5 Kg

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
