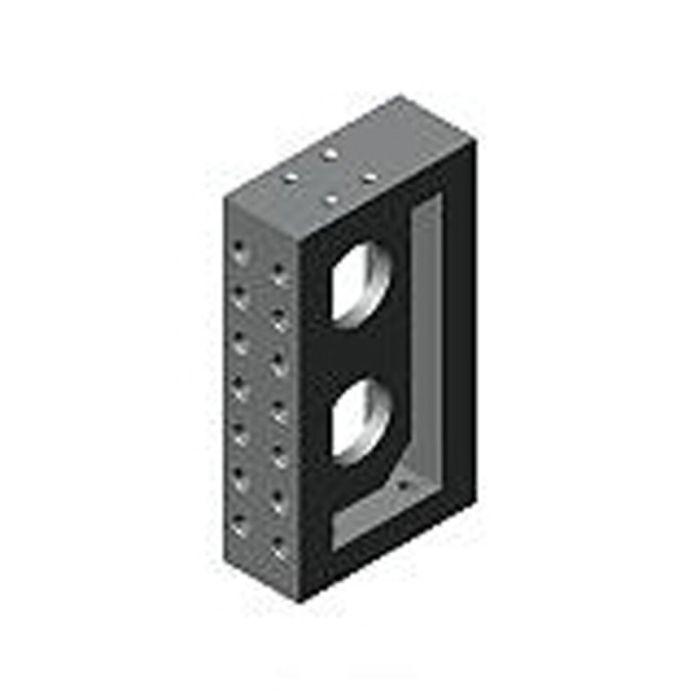

Winkel, zweireihig

Anschlagmaß 1 55 mm, Anschlagmaß 2 155 mm, Größe 210x98x400 mm, ⌀ Bohrung 22 mm, Raster 50 mm

Bestell-Nr.

88773

Bestell-Nr.	Artikel-Nr.	Anschlagmaß A1 ±0,01	Anschlagmaß A2 ±0,01	ØD F7	R ±0,01	Rechtwinkligkeit	Gewicht [kg]
88765	6363-12-064	50	130	16	40	0,015	20
88773	6363-16-064	55	155	22	50	0,02	32

Bestell-Nr.	B	E	E1	F	H	L	L1	L2	L3	M	ØS	T	U	U1
88765	78	12	10	30	320	180	50	19,5	40	M12	13	35	110	260
88773	98	13	13	35	400	210	55	24,0	50	M16	17	35	140	330

Mehr Informationen
Bestell-Nr.	88773
Gewicht	32 Kg
