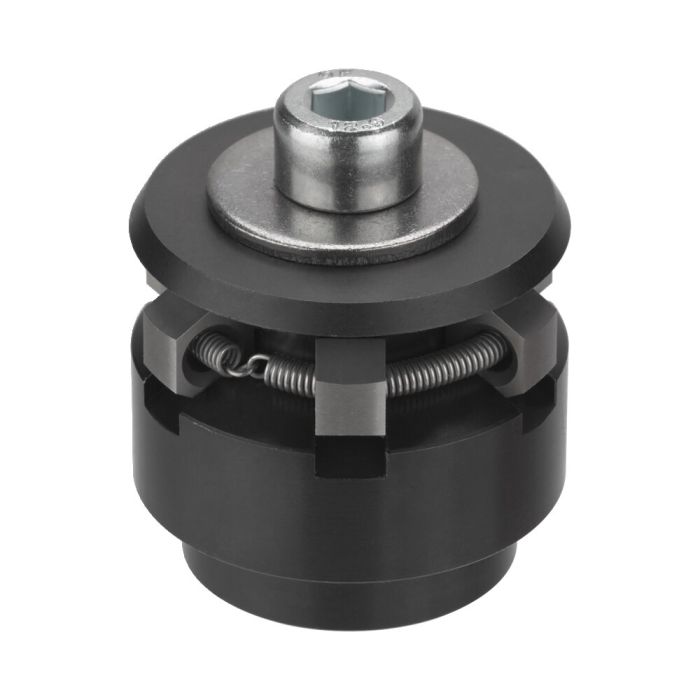

Zentrierspanner mit Schutz-Segmenten ⌀ 30,5-38,5 mm, Spannbereich 11,7-14 mm, max. Spannkraft 5 kN
Bestell-Nr. D min. D max. A min. A max. H P Anziehdrehmoment Md max. Gewicht Verfügbarkeit Ihr Preis 373464 14,5 18,5 8,6 9,8 14,3 3,5 5 26
373472 18,5 22,5 10,4 11,5 16,6 4,5 10 45
373480 22,5 26,5 13,0 14,1 19,7 5,0 17 73
373498 26,5 30,5 13,0 14,2 19,9 5,0 17 95
373506 30,5 38,5 11,7 14,0 23,2 5,0 17 131
373514 38,5 46,5 15,5 18,0 27,2 6,5 43 259
373522 46,5 54,5 15,7 18,0 27,2 6,5 43 343
373530 54,5 70,5 19,1 23,7 40,7 8,0 79 675
373548 70,5 86,5 23,6 28,3 46,0 10,0 141 1347
373555 86,5 102,5 25,6 30,3 51,1 10,0 354 2099
Bestell-Nr. B C E f7 G HE I ±0,1 K L Q QD SW SW2 373464 19,3 5,5 12 M4 2,0 4,5 2,0 2,3 3 4 3 4 373472 22,8 7,5 15 M5 2,5 5,5 2,5 2,3 3 4 4 4 373480 28,7 6,0 20 M6 3,0 7,0 3,0 2,3 3 4 5 4 373498 28,9 6,0 20 M6 3,0 7,0 3,0 2,3 3 4 5 4 373506 32,2 7,0 25 M6 4,0 9,0 4,0 4,6 3 8 5 8 373514 39,2 7,5 30 M8 4,0 11,0 4,0 4,6 6 8 6 8 373522 39,2 7,5 30 M8 4,0 11,0 4,0 4,6 6 8 6 8 373530 54,7 9,0 45 M10 5,0 15,0 5,0 9,2 6 16 8 16 373548 63,0 10,0 60 M12 5,0 17,0 5,0 9,2 6 16 10 16 373555 72,1 10,0 60 M16 5,0 25,0 5,0 9,2 6 16 14 16
Anwendung:
Hinweis:
Vorteil:
Q = Anzahl der Segmente
Mehr Informationen Bestell-Nr. 373506 Produkttyp Zentrierspanner Min. Spanndurchmesser [mm] 30.5 Max. Spanndurchmesser [mm] 38.5 Federkraft [kN] 5 Besondere Merkmale Mit Schutz-Segmenten Gewicht<br>[g] 131
