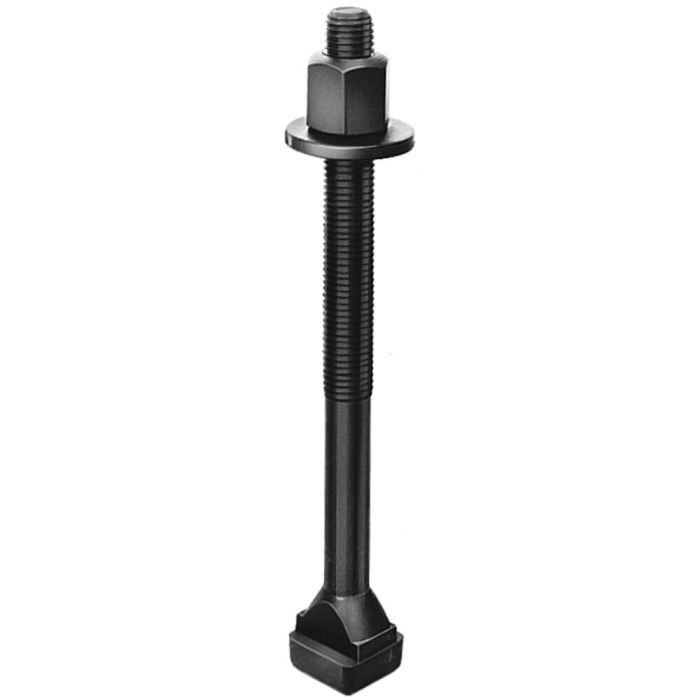

Bolts for T-slots, complete

Strength class 10.9, thread M12, slot 12 mm, length 100 mm

Order no.

81448

Order no.	D x Slot x L	Strength class	A	b	E	k	S	Weight [g]
80812	M8x8x50	10,9	7,7	35	13	6	13	45
80820	M8x8x80	10,9	7,7	50	13	6	13	55
80838	M10x10x63	10,9	9,7	45	15	6	16	80
80846	M10x10x100	10,9	9,7	60	15	6	16	110
80853	M12x12x50	10,9	11,7	35	18	7	18	120
80861	M12x12x80	10,9	11,7	55	18	7	18	130
80879	M12x12x125	10,9	11,7	75	18	7	18	170
80887	M12x12x200	10,9	11,7	120	18	7	18	220
80895	M12x14x50	10,9	13,7	35	22	8	18	130
80903	M12x14x80	10,9	13,7	55	22	8	18	155
80911	M12x14x125	10,9	13,7	75	22	8	18	180
80929	M12x14x200	10,9	13,7	120	22	8	18	240
80937	M14x16x63	8,8	15,7	45	25	9	21	200
80945	M14x16x100	8,8	15,7	65	25	9	21	230
80952	M14x16x160	8,8	15,7	100	25	9	21	310
80960	M14x16x250	8,8	15,7	120	25	9	21	390
80978	M16x16x63	8,8	15,7	45	25	9	24	250
80986	M16x16x100	8,8	15,7	65	25	9	24	290
80994	M16x16x160	8,8	15,7	100	25	9	24	380
81000	M16x16x250	8,8	15,7	150	25	9	24	530
81018	M16x18x63	8,8	17,7	45	28	10	24	260
81026	M16x18x100	8,8	17,7	65	28	10	24	315
81034	M16x18x160	8,8	17,7	100	28	10	24	400
81042	M16x18x250	8,8	17,7	150	28	10	24	560
81059	M20x22x80	8,8	21,7	55	35	14	30	530
81067	M20x22x125	8,8	21,7	85	35	14	30	670
81075	M20x22x200	8,8	21,7	125	35	14	30	750
81083	M20x22x315	8,8	21,7	190	35	14	30	980
81091	M24x28x100	8,8	27,7	70	44	18	36	980
81109	M24x28x160	8,8	27,7	110	44	18	36	1150
81117	M24x28x250	8,8	27,7	150	44	18	36	1500
81125	M24x28x400	8,8	27,7	240	44	18	36	1860
81133	M30x36x125	8,8	35,6	80	54	22	46	1860
81141	M30x36x200	8,8	35,6	135	54	22	46	2230
81158	M30x36x315	8,8	35,6	200	54	22	46	2950
81166	M30x36x500	8,8	35,6	300	54	22	46	3950
81174	M36x42x160	8,8	41,6	100	65	26	55	3220
81182	M36x42x250	8,8	41,6	175	65	26	55	3840
81190	M36x42x400	8,8	41,6	250	65	26	55	4950
81216	M24x24x100	8,8	23,7	70	40	16	36	910
81224	M24x24x160	8,8	23,7	110	40	16	36	1040
81232	M24x24x250	8,8	23,7	150	40	16	36	1410
81240	M24x24x400	8,8	23,7	240	40	16	36	1780
81356	M10x10x80	10,9	9,7	50	15	6	16	90
81448	M12x12x100	10,9	11,7	65	18	7	18	145
81505	M12x12x160	10,9	11,7	100	18	7	18	195
81547	M20x20x100	8,8	19,7	65	32	12	30	570
81562	M20x20x250	8,8	19,7	150	32	12	30	800
81588	M24x24x315	8,8	23,7	190	40	16	36	1640
81604	M24x28x315	8,8	27,7	190	44	18	36	1730
82974	M12x14x100	10,9	13,7	65	22	8	18	165
84186	M42x48x250	8,8	47,6	175	75	30	65	6900
84194	M42x48x400	8,8	47,6	250	75	30	65	8400
84202	M6x6x25	10,9	5,7	15	10	4	10	19
84210	M6x6x40	10,9	5,7	28	10	4	10	22
84236	M8x8x32	10,9	7,7	22	13	6	13	40
84244	M10x10x40	10,9	9,7	30	15	6	16	65
84301	M20x20x80	8,8	19,7	55	32	12	30	520
84319	M20x20x125	8,8	19,7	85	32	12	30	600
84327	M20x20x200	8,8	19,7	125	32	12	30	750
84335	M20x20x315	8,8	19,7	190	32	12	30	940
84376	M12x14x160	10,9	13,7	100	22	8	18	210
84392	M16x16x125	8,8	15,7	85	25	9	24	300
84418	M16x18x125	8,8	17,7	85	28	10	24	360
84442	M14x16x80	8,8	15,7	55	25	9	21	220
84459	M14x16x125	8,8	15,7	75	25	9	21	280
85746	M12x12x63	10,9	11,7	40	18	7	18	128
85753	M12x14x63	10,9	13,7	45	22	8	18	145
85761	M16x16x80	8,8	15,7	55	25	9	24	275
85779	M16x16x200	8,8	15,7	125	25	9	24	435
85787	M16x18x80	8,8	17,7	55	28	10	24	305
85795	M16x18x200	8,8	17,7	125	28	10	24	448
85803	M20x20x160	8,8	19,7	110	32	12	30	680
85811	M20x22x160	8,8	21,7	110	35	14	30	710
85837	M20x22x100	8,8	21,7	65	35	14	30	610
85852	M20x22x250	8,8	21,7	150	35	14	30	850
85860	M24x24x125	8,8	23,7	85	40	16	36	970
85878	M24x24x200	8,8	23,7	125	40	16	36	1265
85886	M24x28x125	8,8	27,7	85	44	18	36	1010
85894	M24x28x200	8,8	27,7	125	44	18	36	1240
85902	M30x36x160	8,8	35,6	110	54	22	46	1950
85910	M30x36x250	8,8	35,6	150	54	22	46	2555

Details

Note:
AMF quality starts with controlled raw material!
Our fully-automated forging plant produces clamping screws. Once cleared, the thread is rolled.

Advantage:
Benefits of thread rolling:
- no interrupted fibre orientation
- reduced notch sensitivity
- very good roughness values on the thread flanks and in the base radius

Technical specifications
