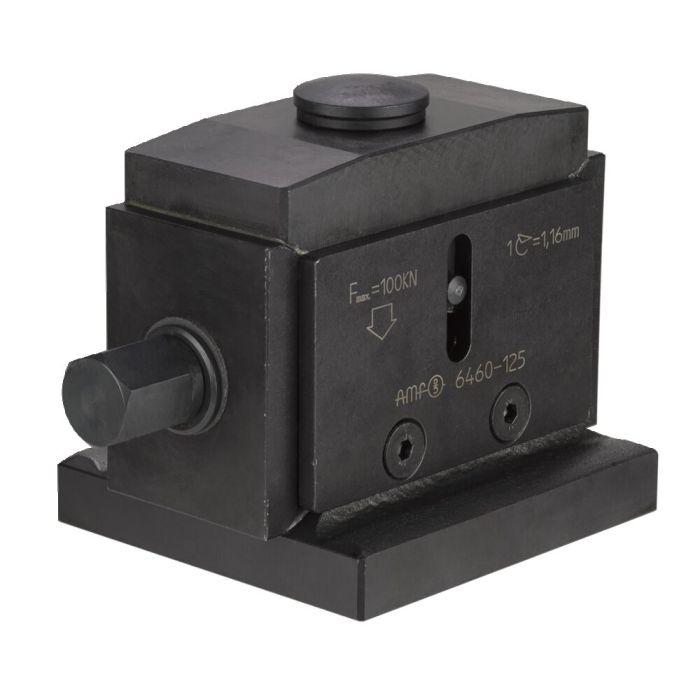

Calço de precisão “Hércules”
Aplicação:
As superfícies da cunha processadas de forma precisa permitem um ajuste suave e cuidadoso com uma precisão superior a 1/10 mm. O efeito dual de cunha assegura deslocamentos grandes e movimentação vertical precisa sem que ocorram desvios laterais. Os blocos de cunha desempenham bem o seu trabalho em moldes ou forjas em instrumentos de grandes máquinas. A cunha direcional AMF "Herkules" dispõe de um furo de centralização adicional, na base da superfície.
Observação:
Blocos adequados para a cunha direcional nº 6460 são os nºs 6440, 6440G, 6441 e 6442.
Todos os tamanhos com margem tensora lateral destinam-se à fixação na mesa da máquina.
No tamanho 63, a placa de base é desmontável para alcançar a Hmin.
Vantagens:
Para os tamanhos 125 e 190, o acessório 6440G pode ser aparafusado permanentemente.
*H/U= altura de ajustamento por cada volta simples.
| N.º de encomenda | 72793 |
|---|---|
| Tipo de produto | Calço de precisão |
| Altura mín. [mm] | 170 |
| Altura máx. [mm] | 190 |
| Máx. força de suporte [kN] | 250 |
