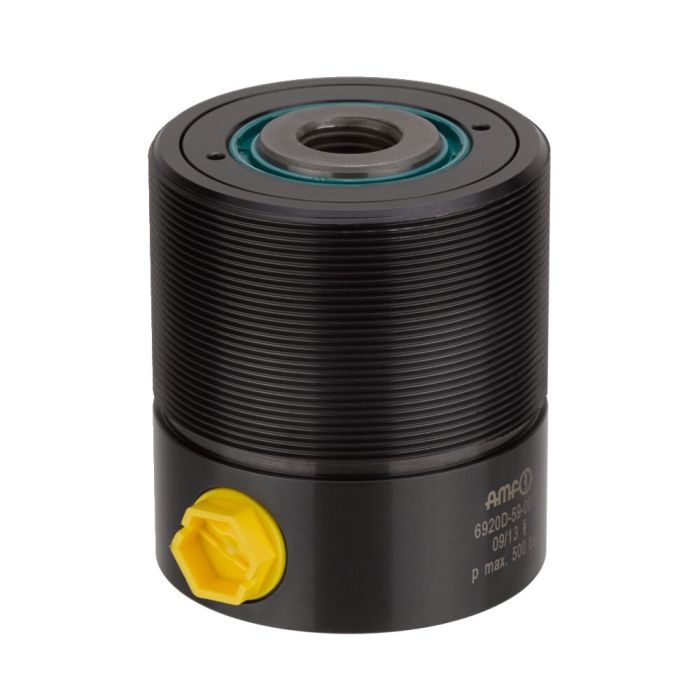

Cilindro de pistões ocos

Força de aperto máx. 30 kN, máx. curso 10 mm, de acção dupla

N.º de encomenda

62836

Variantes do produto

N.º de encomenda	Nº do artigo	Força de tração e de pressão do VH de 100 bar [kN]	Força de tração e de pressão do VH de 500 bar [kN]	Força de tração e de pressão do RH de 100 bar [kN]	Força de tração e de pressão do RH de 500 bar [kN]	Curso H [mm]	Vol. VH [cm³]	Vol. RH [cm³]	Superfície do êmbolo efetiva do VH [cm²]	Superfície do êmbolo efetiva do RH [cm²]	Peso [g]
62794	6920D-15-001	3,77	18,85	2,89	14,45	10	3,77	2,89	3,77	2,89	850
62836	6920D-24-001	6,03	30,15	4,90	24,50	10	6,03	4,90	6,03	4,90	1100
62844	6920D-38-001	9,42	47,10	7,65	38,25	16	15,10	12,20	9,42	7,65	1650
62851	6920D-59-001	14,72	73,60	11,59	57,95	16	23,50	18,50	14,72	11,59	2000
62869	6920D-92-001	23,12	115,60	18,60	93,00	20	46,20	37,20	23,12	18,60	3050
62877	6920D-150-001	37,68	188,40	30,63	153,15	25	94,20	76,50	37,68	30,63	5350

N.º de encomenda	A	D	ØF	G	k	L	L1	ØM	ØN	Øp	R	ØS
62794	59	M50x1,5	35	HCM 8	11	60	36	8,2	16	12	G1/8	25
62836	64	M55x1,5	40	HCM 10	12	65	41	10,2	20	16	G1/4	32
62844	72	M65x1,5	45	HCM 12	14	73	45	12,2	25	20	G1/4	40
62851	78	M70x1,5	50	HCM 16	14	79	50	16,2	32	25	G1/4	50
62869	95	M80x2,0	60	HCM 20	18	96	60	20,2	40	32	G1/4	63
62877	109	M100x2,0	75	HCM 27	22	110	65	27,2	50	40	G1/4	80

Detalhes

Concepção:
Revestimento do cilindro em aço, polido. Pistões endurecidos por cementação e esmerilados. Biela do pistão fornecida de série com rosca HC. Se pretender a biela do pistão com rosca interna, uma aplicação HELI-COIL (diâmetro x 1,5) é aparafusada na rosca HC existente. Alimentação de óleo através de conexão roscada.

Aplicação:
Os cilindros são especialmente adequados para a modificação adicional de dispositivos existentes em acionamento hidráulico. No aperto de peças na mesa da máquina o cilindro de pistões com furos passantes pode ser encaixado como porca hidráulica através do parafuso de aperto. Através do tipo de construção é possível, a qualquer momento, montar cilindros de pressão ou de tração.

Observação:
Os cilindros são regulados no esforço de pressão para a combinação com parafusos zincados da classe de tração 12.9 (p.ex. DIN 787). Para a fixação do cilindro de pistões com furos passantes pode ser utilizadas porcas ranhuradas DIN 70852.

VH = curso prévio, RH = curso de retorno
