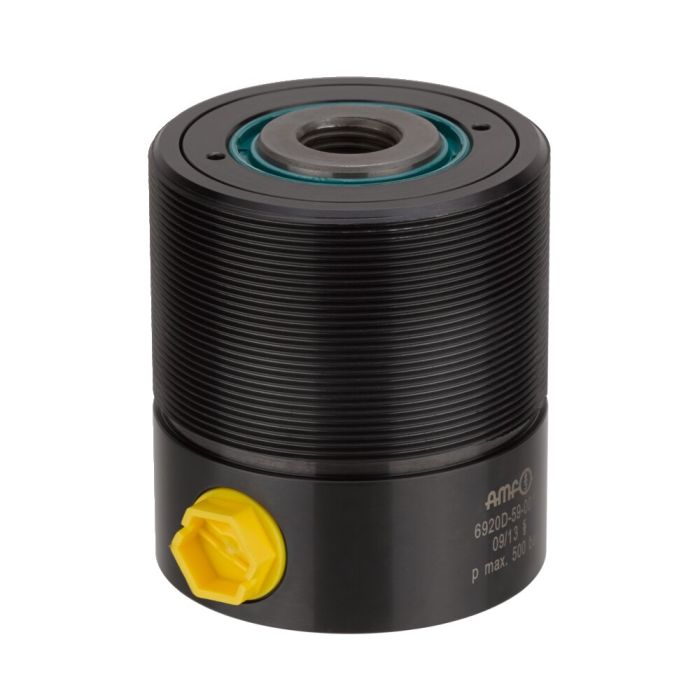

Cilindro de pistões ocos
Concepção:
Revestimento do cilindro em aço, polido. Pistões endurecidos por cementação e esmerilados. Biela do pistão fornecida de série com rosca HC. Se pretender a biela do pistão com rosca interna, uma aplicação HELI-COIL (diâmetro x 1,5) é aparafusada na rosca HC existente. Alimentação de óleo através de conexão roscada.
Aplicação:
Os cilindros são especialmente adequados para a modificação adicional de dispositivos existentes em acionamento hidráulico. No aperto de peças na mesa da máquina o cilindro de pistões com furos passantes pode ser encaixado como porca hidráulica através do parafuso de aperto. Através do tipo de construção é possível, a qualquer momento, montar cilindros de pressão ou de tração.
Observação:
Os cilindros são regulados no esforço de pressão para a combinação com parafusos zincados da classe de tração 12.9 (p.ex. DIN 787). Para a fixação do cilindro de pistões com furos passantes pode ser utilizadas porcas ranhuradas DIN 70852.
VH = curso prévio, RH = curso de retorno
| N.º de encomenda | 62877 |
|---|---|
| Força de aperto máx. [kN] | 188.4 |
| Máx. de funcionamento [bar] | 500 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 25 |
