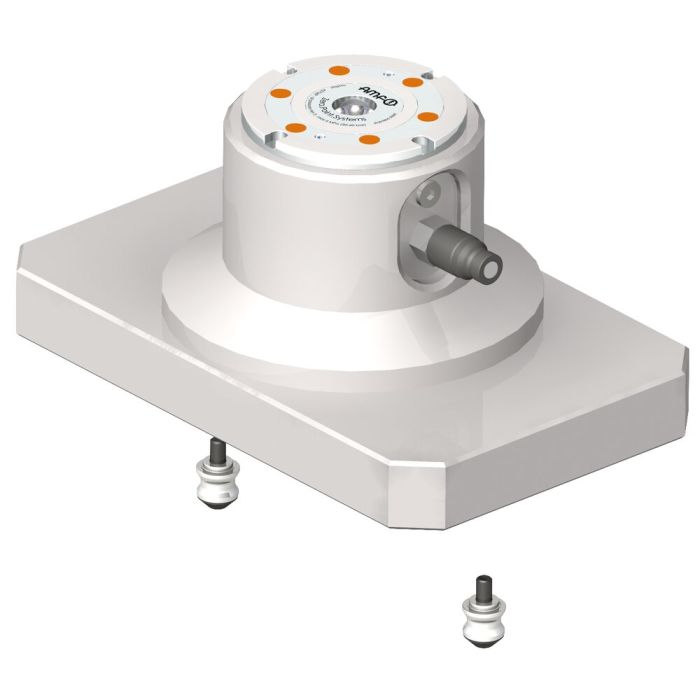

Console de fixação simples
Desbloqueio hidráulico, para aperto otimizado em tempo de preparação em estações de fixação KH10.2, altura 200 mm
N.º de encomenda
428086
Concepção:
Console de fixação hidráulico para aperto otimizado em tempo de preparação em estações de fixação KH10.2. Módulo de fixação de montagem KH10.2 com indexação quádrupla. Pino de fixação montado na parte inferior.
O diâmetro de ponta é de 200 mm. O conector de acoplamento rápido está pré-montado, a função de evacuação integrada pode ser individualmente ligada.
Observação:
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 428086 |
|---|---|
| Tipo de produto | Spannstation |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
Se não encontrar um download, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para downloads gerais, como catálogos e brochuras, clique aqui.
Acessórios adequados
- Porca ranhurada de indexação Nr. 430264 Para módulos de fixação com indexação, tamanho 10.2 / 10.3 / 20
- Pino de fixação tamanho 10 para parafuso prisioneiro M10 Nr. 554936 Para módulos de fixação tamanho 10, pino de fixação de ponto zero
-
-
-
-
