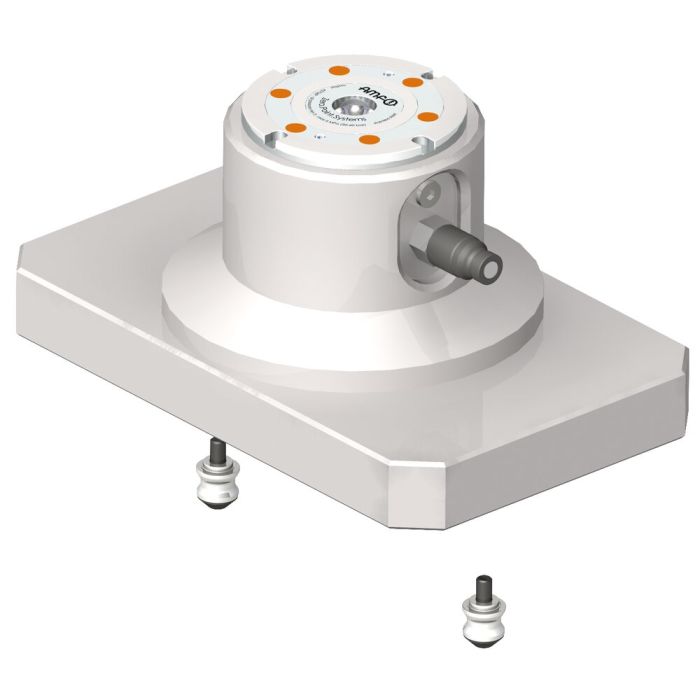

Console de fixação simples
Desbloqueio hidráulico, para aperto otimizado em tempo de preparação em estações de fixação KH10.2, altura 240 mm
N.º de encomenda
428102
Concepção:
Console de fixação hidráulico para aperto otimizado em tempo de preparação em estações de fixação KH10.2. Módulo de fixação de montagem KH10.2 com indexação quádrupla. Pino de fixação montado na parte inferior.
O diâmetro de ponta é de 200 mm. O conector de acoplamento rápido está pré-montado, a função de evacuação integrada pode ser individualmente ligada.
Observação:
* Preste atenção nas instruções de montagem.
| N.º de encomenda | 428102 |
|---|---|
| Tipo de produto | Estação de fixação |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
