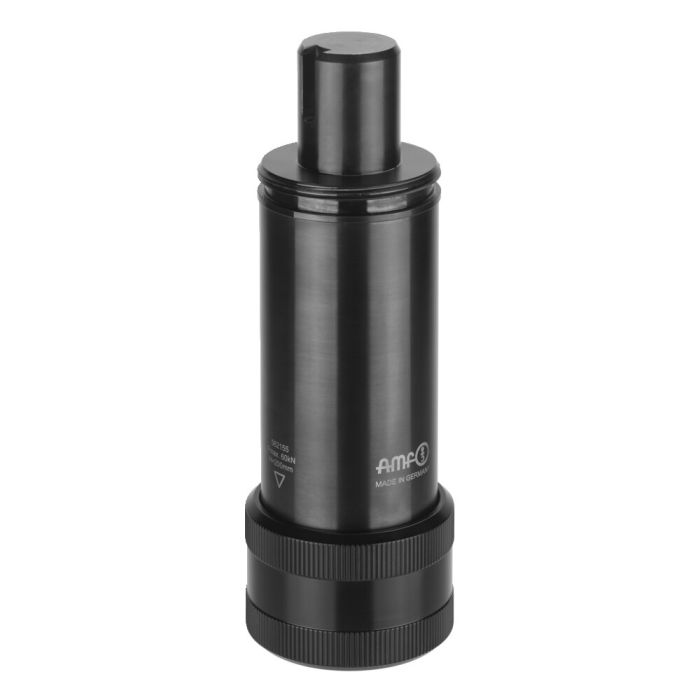

Elemento intermediário
Aplicação:
- Como complemento do calço de rosca modular para alcançar a altura máxima permitida do suporte de 1626 mm (com elemento de base 6425FG ou 6425FY).
Observação:
- A aplicação como elemento intermediário no calço de rosca modular permite uma altura máxima de 1626 mm com uma força de apoio permitida de 60 kN. Acima disto existe perigo de partir.
- Não ajustar com carga.
Vantagens:
- A altura máxima de 1626 mm pode ser alcançada de forma gradual e sobreposição de altura.
- Os pontos de ligação são protegidos contra sujeira.
- Manuseio melhorado devido aos elementos individuais.
- Economia de tempo de equipamento devido à flexibilidade das peças.
- Otimização da armazenagem.
| N.º de encomenda | 562004 |
|---|---|
| Tipo de produto | Calço de rosca modular |
| Altura mín. [mm] | 300 |
| Altura máx. [mm] | 300 |
