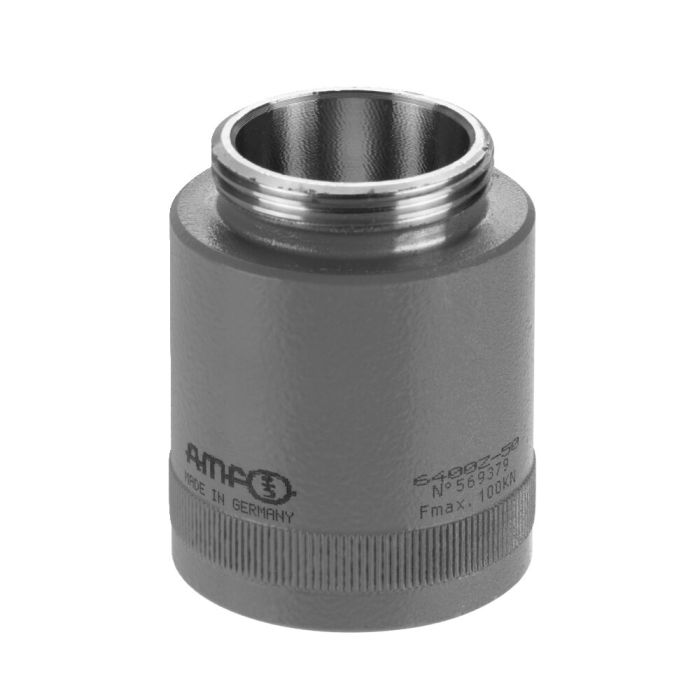

Elemento intermediário
Aplicação:
Os elementos intermediários permitem uma estrutura modular em altura para os calços de rosca aparafusados AMF 6400 nos tamanhos 52/70/100. Os elementos individuais são aparafusados entre si.
Através da combinação de diferentes elementos de base e através da montagem de três calços de rosca de diferentes alturas permite uma aplicação variável.
Os diferentes elementos podem ser fixados de forma segura em termos de processo com uma chave-gancho.
Observação:
Altura máxima alcançável de 422 mm com uma força de suporte admissível de 100 kN, acima disso existe o perigo de partir.
Não ajustar com carga.
No caso de uso da base magnética 6401M, é possível obter uma Amáx de 160 mm com a utilização horizontal do calço de rosca modular.
Vantagens:
- altura máxima de 422 mm alcançável de forma gradual e com sobreposição de altura
- manuseio melhorado devido aos elementos individuais
- economia de tempo de equipamento devido à flexibilidade das peças
- otimização da armazenagem
| N.º de encomenda | 569378 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 25 |
| Altura máx. [mm] | 25 |
