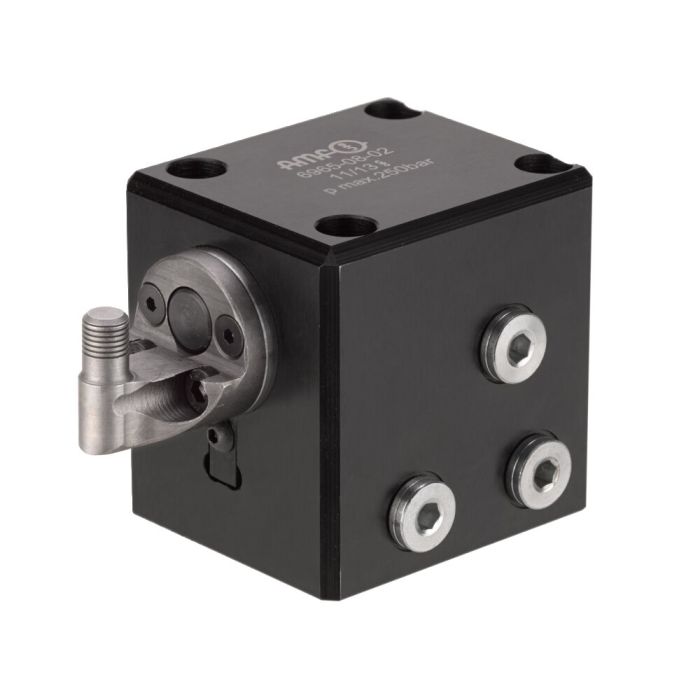

Fixador de compensação hidráulico

Concepção:
Caixa em aço, polido. Pistão em aço para cementação endurecido e retificado. Completo com quatro parafusos de fixação M6 x 70 e anel em O para vedação do flange. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.

Aplicação:
O fixador de compensação hidráulico é aplicado em dispositivos de aperto para apertar facilmente peças sem deformação. Assim podem ser aplicados vários fixadores de compensação hidráulicos sem que a peça de trabalho seja fixada.

Características:
O pistão de alojamento flutuante possui um curso de compensação de 3 mm e permite assim o aperto de peças de trabalho com grandes desvios de formato ou tolerâncias de furo diferentes e imprecisas. Logo após o processo de aperto, através de uma válvula sequencial é efetuado o acoplamento do pistão de alojamento, mesmo na posição apertada! O alojamento da peça de trabalho no fixador de compensação pode ser facilmente substituído e pode ser adaptado fácil e rapidamente aos vários contornos das peças de trabalho através da respectiva substituição do alojamento da peça.

Observação:
Não opere o fixador de compensação hidráulico sem peça, pois caso contrário a mola pode ficar danificada ou pode ceder e perder força de tensão.
Na aplicação em cilindros de simples ação existe o perigo de o líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de uma tubagem de ligação. Na colocação em funcionamento ter em mente uma boa ventilação.

* Moldes de pinos de aperto endurecido
