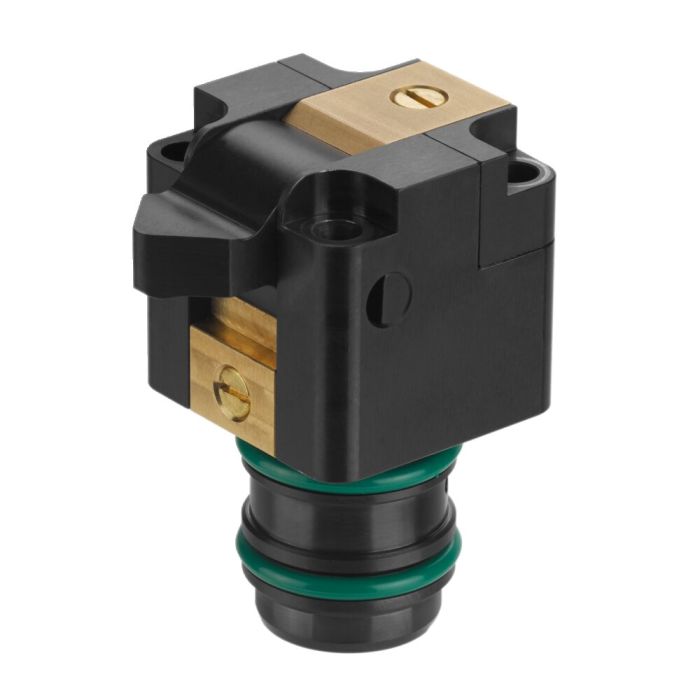

Fixador vertical MINI

Concepção:
Caixa, pistão, cabeça do pistão em aço temperado, retificado e nitretado, componentes visíveis polidos.
Dois limpadores de cobre integrados na ponta da haste. Conexões para monitoramento pneumático da posição do braço de aperto. S
Material fornecido com 4 x parafusos cilíndricos (força 12,9) e alavanca de aperto. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
O fixador vertical MINI é utilizado preferencialmente em dispositivos com pequeno espaço de instalação. Através do fornecimento de óleo no corpo do dispositivo, é possível uma disposição muito próxima dos elementos tensores. A posição do braço de aperto pode ser monitorada pneumaticamente na posição de desengate e fixação. As peças de trabalho podem ser colocadas ou retiradas automaticamente através de aparelhos de manuseio.

Características:
O fixador vertical MINI de ação dupla permite um movimento claramente definido do braço de fixação. O eixo central horizontal na alavanca de aperto e o ponto de pressão na peça a trabalhar estão em um nível. O monitoramento pneumático da posição do braço de fixação permite a aplicação em processos automáticos de produção. A mecânica dos fixadores é encapsulada por limpadores de cobre, proporcionando assim muito boa proteção contra sujeira.

Observação:
Ao carregar e descarregar o dispositivo de aperto, deve ser evitada uma colisão da peça de trabalho com o fixador. Devem ser observadas as sujeiras no fixador vertical ou evitadas pela inclusão no processo de limpeza. Durante a aplicação das alavancas especiais, deve-se observar a relação da alavanca e a pressão de serviço. Deve-se prestar bastante atenção à tolerância da altura de aperto H2, e as peças de trabalho só podem ser fixadas nesta área!

Sp = fixar, Lo = soltar
* Dados com braço de fixação, padrão
