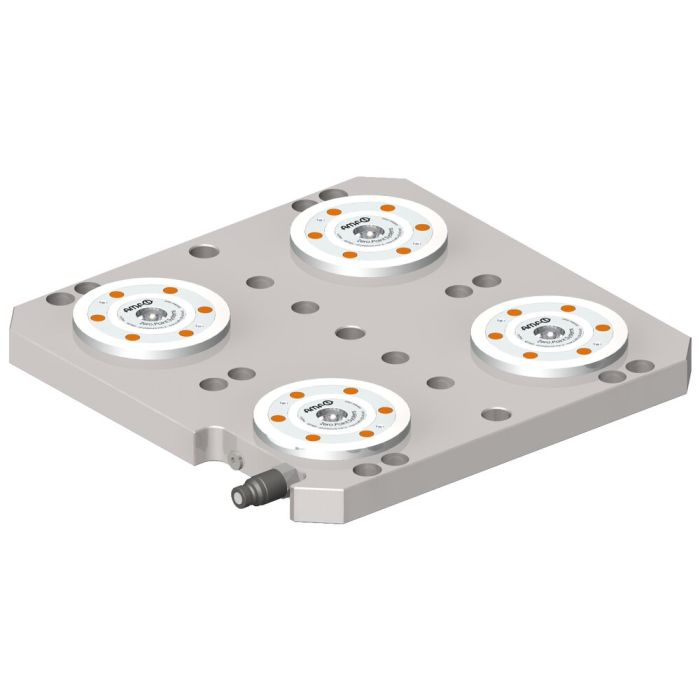

4-fach Spannstation
Entriegelung hydraulisch, Größe KH10.2
Bestell-Nr.
427500
Ausführung:
Hydraulische Spannstation zum rüstzeitoptimierten Spannen auf Maschinentischen mit Nutabstand 63, 100 und 125 mm. Die Befestigung erfolgt über Zylinderkopfschrauben M12. Für das Ausrichten sind min. zwei Passbohrungen angebracht.
Das Stichmaß der Spannmodule beträgt 200 mm. Der Schnellkupplungsstecker ist vormontiert, die integrierte Ausblasfunktion kann individuell angeschlossen werden.
Hinweis:
* Bitte beachten Sie die Montageanleitung.
Vorteil:
Geringe Gesamthöhe von nur 36 mm.
| Bestell-Nr. | 427500 |
|---|---|
| Produkttyp | Spannstation |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Gewicht | 30 Kg |
