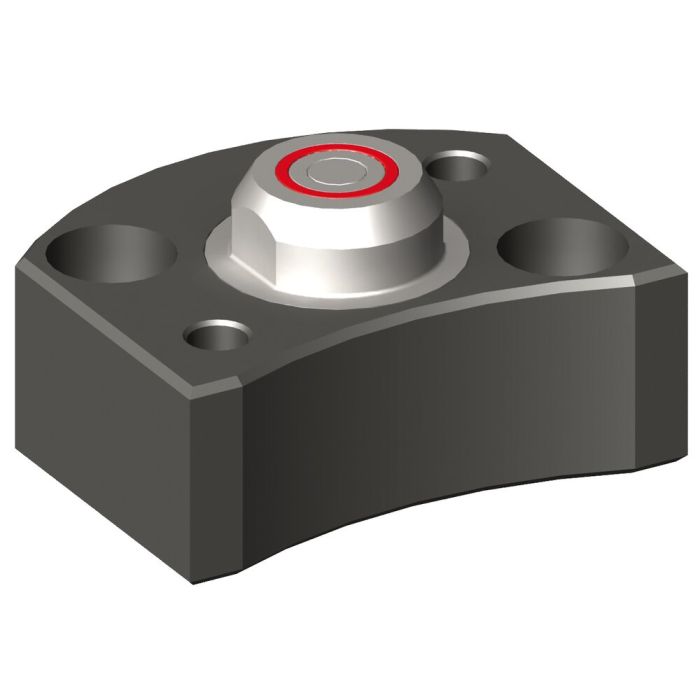

Adapter Kupplungsmechanik

Passend für Einbau-Spannmodul Nr. 6151HA / 6151L, Größe 40

Bestell-Nr.

424184

Bestell-Nr.	Größe	Nennweite	A	A1	A2	B	HA	K	ØN	ØP	R	T	U	Gewicht [kg]
424002	20	5	56	33	18	65	35	13	6 H7	9	G1/8	12	45	0,9
424184	40	5	56	33	18	65	45	13	6 H7	9	G1/8	12	45	1,0

Anwendung:
Kupplungen dienen zur verlustfreien Übertragung von flüssigen und gasförmigen Medien und sind auf die Deckelhöhe der Einbau-Spannmodule angepasst.

Hinweis:
Kupplungsmechanik und -nippel müssen ca. 2-3 mm vor dem Kontakt der stirnseitigen Dichtflächen geführt werden. Die radiale Positioniertoleranz (+/- 0,2mm) darf nicht überschritten werden. Die Kupplungen können nur in drucklosem Zustand gekuppelt werden.
Die nach der Formel F[N] = 15,4 x p [bar] durch hydraulischen Druck entstehende Kupplungskraft zwischen Kupplungsnippel und - mechanik muss berücksichtigt werden.

Technische Spezifikation
