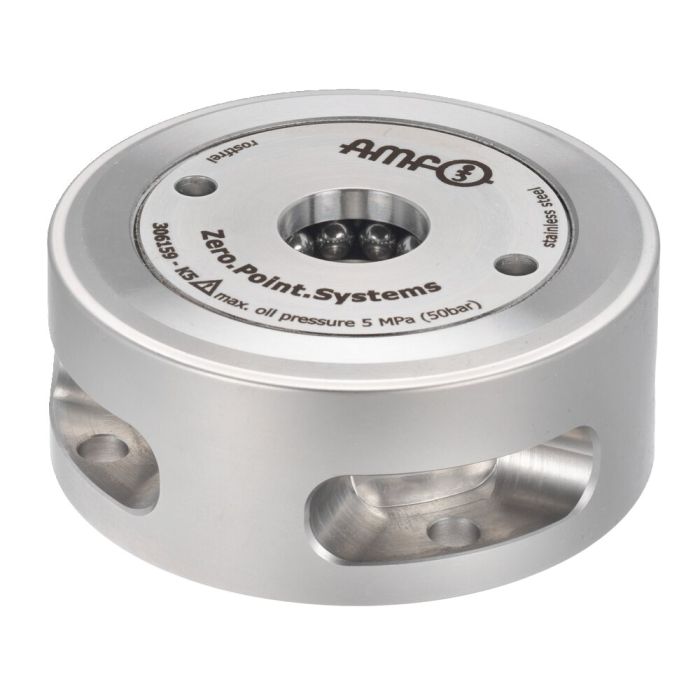

Aufbau-Spannmodul
Öffnen hydraulisch, Größe KH5
Bestell-Nr.
306159
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Aufbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Als Auflagefläche dient die Gehäuseoberfläche.
Das Spannmodul hat einen Anschluss: 1x hydr. Öffnen (1).
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Individuelle Einbaugehäuse
| Bestell-Nr. | 306159 |
|---|---|
| Produkttyp | Aufbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 5 |
| Haltekraft [kN] | 13 |
| Einzugs-/Verschlusskraft [kN] | 5 |
| Gewicht | 300 g |
