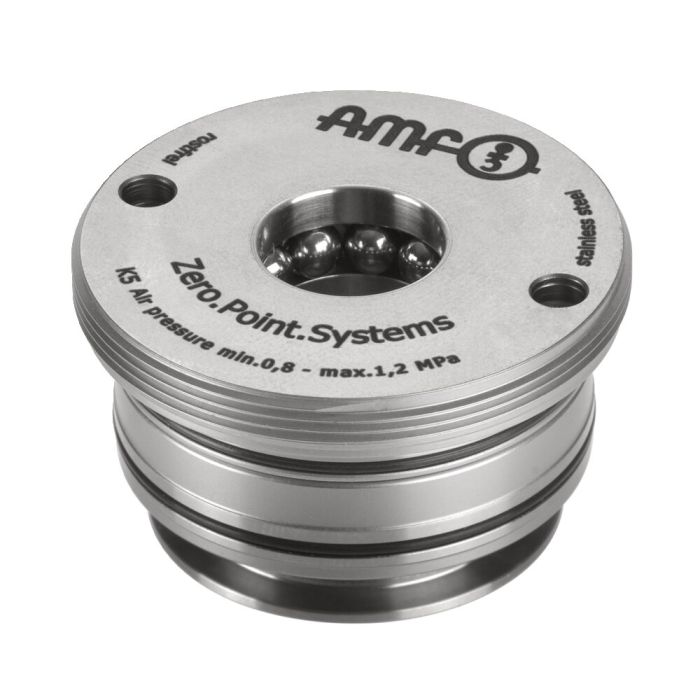

Einbau-Spannmodul für Automatisierungslösungen, Einschraubversion

Ausführung:
Zentrische Ausblasung, Auflagenkontrolle, Öffnungs- und Verriegelungskontrolle.

Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.

Hinweis:
Verriegelungskontrolle: Staudruck bei verriegeltem Spannmodul, Durchfluss bei geöffnetem Spannmodul.
Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul.
Das Einbau-Spannmodul wird pneumatisch geöffnet und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (5) werden.
Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).
Als Auflagefläche dient die Einbau-Gehäuseoberfläche. Es wird der Einsatz eines Druckboosters 6370ZVL empfohlen. Passendes Montagewerkzeug ist unter der AMF-Bestell-Nr. 41046 erhältlich.

Das Spannmodul hat fünf Anschlüsse:
1 = pneum. Öffnen
3 = pneum. Ausblasung
4 = pneum. Öffnungskontrolle Eingang
5 = pneum. Nachspannen und Entlüftung
8 = pneum. Verriegelungskontrolle Eingang

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
