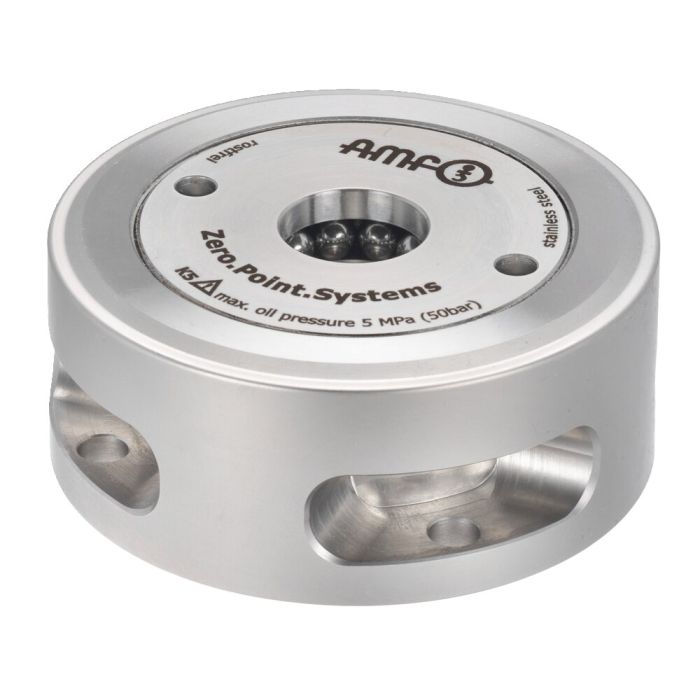

Aufbau-Spannmodul
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Aufbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Als Auflagefläche dient die Gehäuseoberfläche.
Es wird der Einsatz des pneumatischen Druckboosters Nr. 6370ZVL empfohlen.
Das Spannmodul hat zwei Anschlüsse:
1x pneum. Öffnen (1)/ 1x pneum. Nachspannen (Turbo) (2).
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Individuelle Einbaugehäuse
| Bestell-Nr. | 306175 |
|---|---|
| Produkttyp | Aufbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 5 |
| Haltekraft [kN] | 13 |
| Einzugs-/Verschlusskraft [kN] | 1.5 |
| Gewicht | 300 g |
