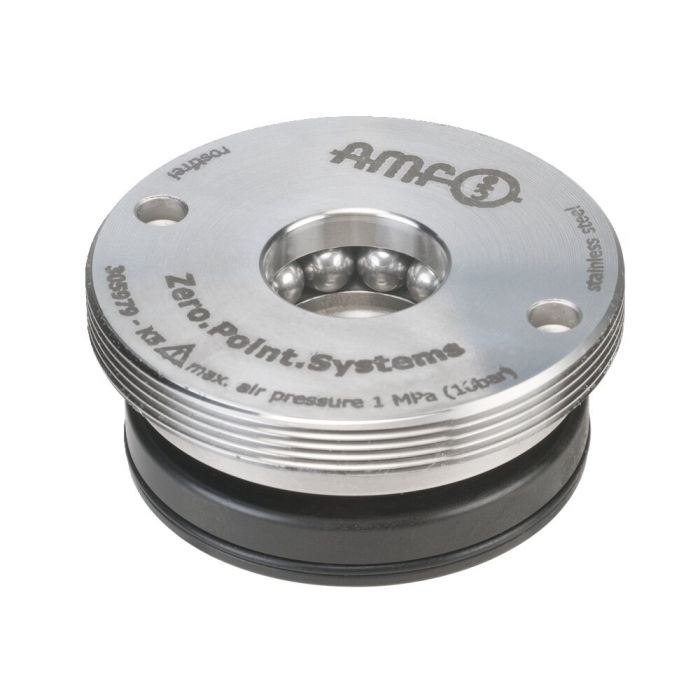

Einbau-Spannmodul, Einschraubversion
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Bei geringem Platzbedarf und niedriger Bauhöhe.
Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Als Auflagefläche dient die Einbau-Gehäuseoberfläche.
Das Spannmodul mit Ausblasung hat zwei Anschlüsse: 1x hydr. Öffnen (1), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
Passendes Montagewerkzeug ist unter der AMF-Bestell-Nr. 564855 erhältlich.
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 305953 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 5 |
| Haltekraft [kN] | 13 |
| Einzugs-/Verschlusskraft [kN] | 5 |
| Automatisierungsabfrage | Auflagekontrolle |
| Gewicht | 150 g |
