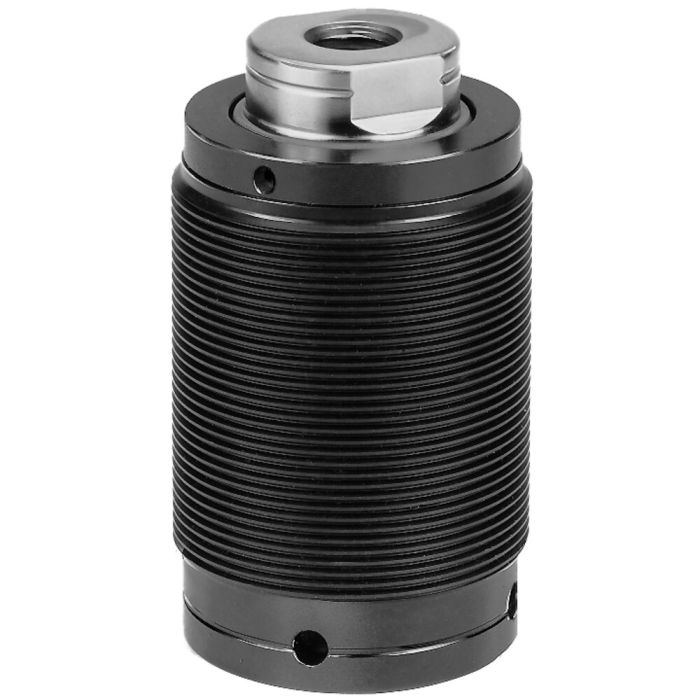

Einbauzylinder

Max. Spannkraft 17,8 kN, max. Hub 51 mm, einfach wirkend

Bestell-Nr.

67884

Produktvarianten

Bestell-Nr.	Artikel-Nr.	Druckkraft Vh bei 100 bar [kN]	Druckkraft Vh bei 350 bar [kN]	Hub C [mm]	Vol. VH [cm³]	Kolbenfläche VH [cm²]	Gewicht [g]
67843	6925-18-1	5,08	17,8	12,5	6,4	5,1	304
67868	6925-18-2	5,08	17,8	25,5	13,0	5,1	354
67884	6925-18-3	5,08	17,8	51,0	26,0	5,1	463
67900	6925-40-1	11,40	39,9	12,5	14,2	11,4	644
67926	6925-40-2	11,40	39,9	25,5	29,0	11,4	744

Bestell-Nr.	ØA	B	D	E	F	G	SW	J x Tiefe	K	ØL
67843	20,1	68,0	12,5	39,5	8	M35x1,5	17	M8x11	6,5	30,5
67868	20,1	80,5	12,5	52,5	8	M35x1,5	17	M8x11	6,5	30,5
67884	20,1	109,0	12,5	81,0	8	M35x1,5	17	M8x11	6,5	30,5
67900	28,2	70,0	12,5	39,5	10	M48x1,5	25	M12x13	9,0	45,0
67926	28,2	83,0	12,5	52,5	10	M48x1,5	25	M12x13	9,0	45,0

Details

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Kolbenstange mit Innengewinde. Abstreifer an der Kolbenstange. Zylindermantel mit metrischem Feingewinde für Nutmutter DIN70852. Ölzufuhr über Gewindeanschluss.

Anwendung:
Zum nachträglichen Umbau von mechanischen auf hydraulische Spannvorrichtungen geeignet. Der Einbauzylinder kann in Durchgangsbohrungen eingesetzt und mit 2 Nutmuttern gekontert werden. Universelles Element zum Spannen, Drücken, Klemmen, Nieten und Stanzen.

Merkmal:
Das über die ganze Zylinderlänge durchgehende metrische Feingewinde gestattet mit 2 Nutmuttern DIN 70852 die Längsverstellung über einen großen Bereich. In das Innengewinde der Kolbenstange können verschiedene Druckstücke schnell befestigt werden.

Hinweis:
Bei Inbetriebnahme auf einwandfreie Entlüftung achten.

VH = Vorhub, RH = Rückhub

Technische Spezifikation
