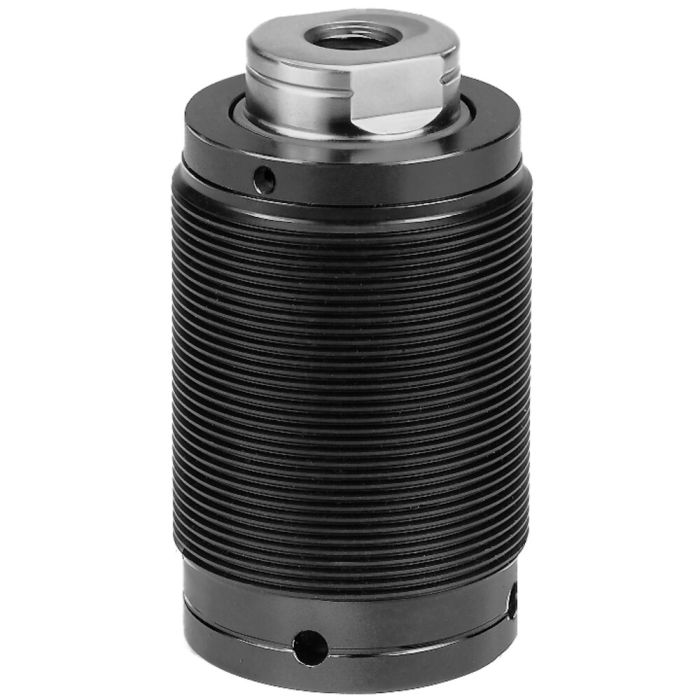

Einbauzylinder
Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Kolbenstange mit Innengewinde. Abstreifer an der Kolbenstange. Zylindermantel mit metrischem Feingewinde für Nutmutter DIN70852. Ölzufuhr über Gewindeanschluss.
Anwendung:
Zum nachträglichen Umbau von mechanischen auf hydraulische Spannvorrichtungen geeignet. Der Einbauzylinder kann in Durchgangsbohrungen eingesetzt und mit 2 Nutmuttern gekontert werden. Universelles Element zum Spannen, Drücken, Klemmen, Nieten und Stanzen.
Merkmal:
Das über die ganze Zylinderlänge durchgehende metrische Feingewinde gestattet mit 2 Nutmuttern DIN 70852 die Längsverstellung über einen großen Bereich. In das Innengewinde der Kolbenstange können verschiedene Druckstücke schnell befestigt werden.
Hinweis:
Bei Inbetriebnahme auf einwandfreie Entlüftung achten.
VH = Vorhub, RH = Rückhub
| Bestell-Nr. | 67900 |
|---|---|
| Max. Spannkraft [kN] | 39.9 |
| Max. Betriebsdruck [bar] | 350 |
| Betätigungsart | Einfachwirkend |
| Hub [mm] | 12.5 |
| Gewicht | 644 g |
