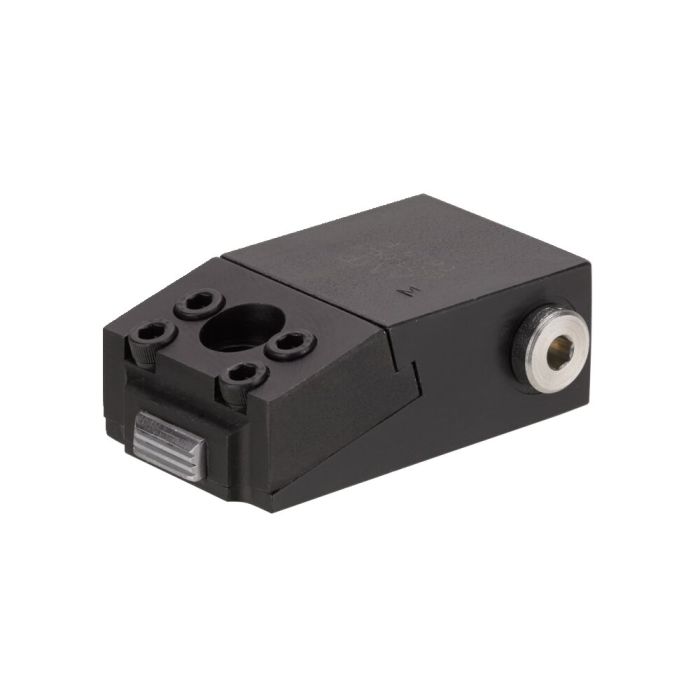

Niederzugspanner
Max. Betriebsdruck 350 bar, max. Spannkraft 8,9 kN, Hub 5 mm, einfach wirkend, Tiefe 63,5 mm
Bestell-Nr.
66803
Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und geschliffen. Spannbacke gehärtet. Rückholfeder aus nicht rostendem Stahl. Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.
Anwendung:
Universelles Niederzug-Spannelement für vielseitigen Einsatz.
Merkmal:
Große Spannkraft bei kleiner Abmessung.
Hinweis:
Bei Inbetriebnahme auf einwandfreie Entlüftung achten.
Die Oberflächenbeschaffenheit bei Nr. 6973-09-2 muss Rz 6,3 an der Anflanschfläche sein.
| Bestell-Nr. | 66803 |
|---|---|
| Produkttyp | Niederzugspanner |
| Max. Spannkraft [kN] | 8.9 |
| Max. Betriebsdruck [bar] | 350 |
| Betätigungsart | Einfachwirkend |
| Hub [mm] | 5 |
| Gewicht | 399 g |
