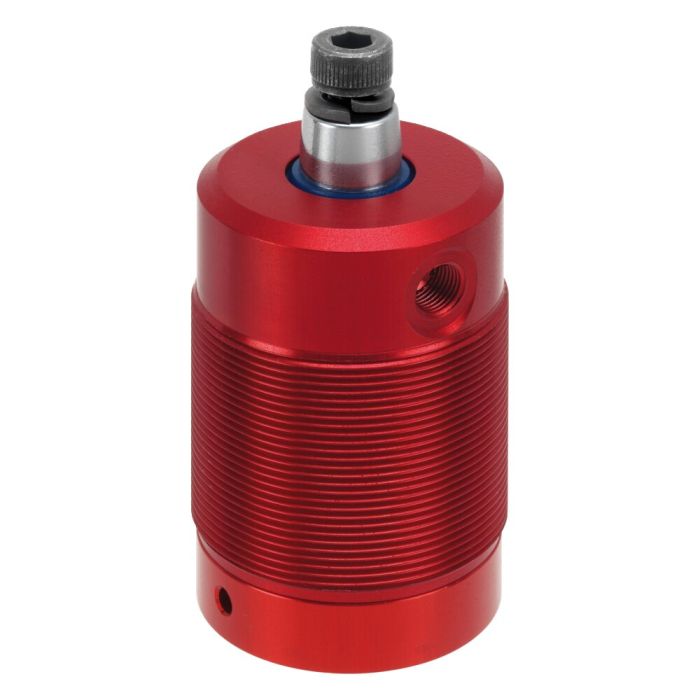

main product photo

Zum Anfang der Bildergalerie springen

Schwenkspanner, pneumatisch, Einschraubversion

Größe 40, max. Spannkraft 0,45 kN, links schwenkend

Bestell-Nr.

92874

Produktvarianten

Bestell-Nr.	D3	ØD4	E	F	H	H1	H2	H3	H4	I	O	R	ØW	Kolben-Ø	Y Spannhub*	Hub
560027	M25x1,5	23	22,5	35	75	105	70	48	2	12,0	M5	M5	8	12	8,6	17,6
560028	M30x1,5	28	26,0	41	75	105	70	48	2	12,0	M5	M5	8	16	8,5	17,5
560029	M35x1,5	33	30,5	48	91	134	85	64	2	16,0	M8	M5	12	20	15,0	27,0
560062	M25x1,5	23	22,5	35	75	105	70	48	2	12,0	M5	M5	8	12	8,6	17,6
560063	M30x1,5	28	26,0	41	75	105	70	48	2	12,0	M5	M5	8	16	8,5	17,5
560064	M35x1,5	33	30,5	48	91	134	85	64	2	16,0	M8	M5	12	20	15,0	27,0
92809	M40x1,5	38	30,0	50	73	118	70	34	12	16,0	M 8	M 5	14	25	13,0	26,0
92817	M50x1,5	48	35,0	60	83,5	132	79	43	15	19,0	M 8	G1/8	16	32	15,5	29,5
92825	M55x1,5	53	42,5	70	85,5	136	83	47	15	19,0	M 8	G1/8	16	40	16,5	30,5
92833	M65x1,5	62	47,5	80	92	148	87	50	15	25	M10	G1/8	20	50	14,0	30
92841	M80x1,5	77	50,0	90	98	153	92	55	15	25	M10	G1/8	20	63	13,5	29,5
92858	M40x1,5	38	30,0	50	73	118	70	34	12	16,0	M 8	M 5	14	25	13,0	26,0
92866	M50x1,5	48	35,0	60	83,5	132	79	43	15	19,0	M 8	G1/8	16	32	15,5	29,5
92874	M55x1,5	53	42,5	70	85,5	136	83	47	15	19,0	M 8	G1/8	16	40	16,5	30,5
92882	M65x1,5	62	47,5	80	92	148	87	50	15	25	M10	G1/8	20	50	14,0	30,0
92890	M80x1,5	77	50,0	90	98	153	92	55	15	25	M10	G1/8	20	63	13,5	29,5

Hinweis:
Nur mit geölter Luft zu betreiben.

F3 = bei 6 bar max. zulässigem Betriebsdruck

* Die Spannelemente dürfen nur innerhalb des Spannhubes Y belastet werden.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	92874
Produkttyp	Schwenkspanner
Max. Spannkraft [kN]	0.45
Größe Schnellspanner	40
Material	Aluminium, eloxiert
Schwenkrichtung	Links schwenkend
Gewicht	700 g

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

loading spinner

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
