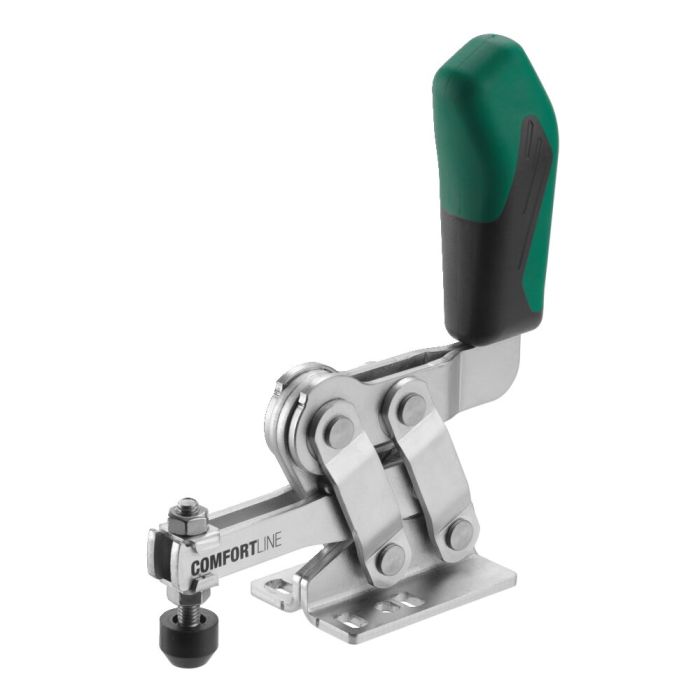

Senkrechtspanner comfortline

Ergonomisch optimiert, Größe 1, max. Spannkraft 1,1 kN

Bestell-Nr.

564132

ergonomisch optimierter Senkrechtspanner für erhöhte Arbeitsergonomie.
Verbesserter Schutz von Muskulatur und Gelenken durch eine natürliche Handgelenksstellung und Bewegung. Ölbeständiger 2-Komponenten-Handgriff mit weicher Komponente und ergonomischer Griffgröße.
Mit offenem Haltearm und waagrechtem Fuß. Verzinkt und passiviert. Niete aus nicht rostendem Stahl, die bei den Größen 2 bis 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Sicherheits-Spannstück mit Fingerschutz, Verliersicherung für die Andrückschraube am Spannarm-Ende.
Komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890C.

Produktvarianten

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
564132	1	0,6	1,1	M5 x 30	409
564133	2	0,8	1,2	M6 x 35	486
564134	3	1,2	2,5	M8 x 45	784

Details

Auf Anfrage:
Auch mit abnehmbarem Handgriff lieferbar.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	564132
Produkttyp	Senkrechtspanner
Max. Spannkraft [kN]	1.1
Größe Schnellspanner	1
Material	Stahl, verzinkt
Fußausrichtung	Horizontal
Grifffarbe	Grün
Besondere Merkmale	Comfortline
Gewicht	409 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Senkrechtspanner mit rotem Handgriff Nr. 90001 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwerer Senkrechtspanner Nr. 91314 Mit waagrechtem Fuß, Größe 2, max. Spannkraft 2,5 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff und Sicherheitsverriegelung Nr. 90134 Mit offenem Haltearm und waagrechtem Fuß, Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff Nr. 95000 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Waagrechtspanner mit variabler Spannhöhe Nr. 560895 Mit offenem Haltearm und waagrechtem Fuß, Größe 20, max. Spannkraft 2 kN, max. Höhenausgleich 35 mm

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
ESD Senkrechtspanner Nr. 562483 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner, schwarz Nr. 90167 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner Nr. 555065 Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Kombispanner mit rotem Handgriff Nr. 93831 Größe 1, max. Spannkraft 1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Waagrechtspanner mit rotem Handgriff Nr. 93005 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,4 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	A	B	C	D	E	F	H	H1	HW min.	HW max.	I	K	L	L1	L2	M	M1	N	P	α
564132	5	38,5	16	4,5	17	7	18,5	142	-4,5	3,7	10	5,5	-	108,0	56	24,0 - 25,5	-	34	62	59°
564133	6	52,0	20	5,5	25	11	22,8	148	-3,0	5,0	12	6,0	12,5	129,0	56	27,0 - 31,0	27	43	60	55°
564134	8	78,8	20	7,5	37	19	33,3	168	2,4	11,0	18	7,5	-	155,5	66	32,5	-	46	71	60°
