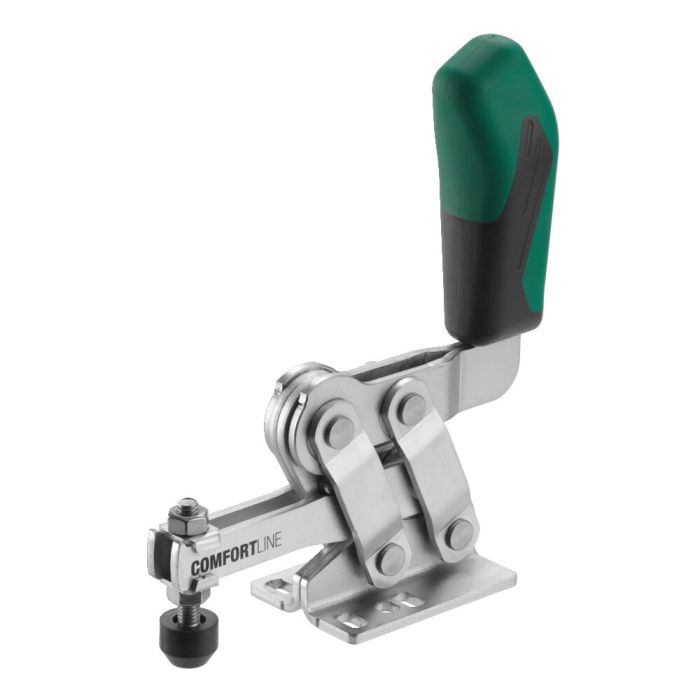

Senkrechtspanner comfortline

Ergonomisch optimiert, Größe 2, max. Spannkraft 1,2 kN

Bestell-Nr.

564133

ergonomisch optimierter Senkrechtspanner für erhöhte Arbeitsergonomie.
Verbesserter Schutz von Muskulatur und Gelenken durch eine natürliche Handgelenksstellung und Bewegung. Ölbeständiger 2-Komponenten-Handgriff mit weicher Komponente und ergonomischer Griffgröße.
Mit offenem Haltearm und waagrechtem Fuß. Verzinkt und passiviert. Niete aus nicht rostendem Stahl, die bei den Größen 2 bis 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Sicherheits-Spannstück mit Fingerschutz, Verliersicherung für die Andrückschraube am Spannarm-Ende.
Komplett mit vergüteter, verzinkter Andrückschraube Nr. 6890C.

Produktvarianten

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
564132	1	0,6	1,1	M5 x 30	409
564133	2	0,8	1,2	M6 x 35	486
564134	3	1,2	2,5	M8 x 45	784

Details

Auf Anfrage:
Auch mit abnehmbarem Handgriff lieferbar.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	564133
Produkttyp	Senkrechtspanner
Max. Spannkraft [kN]	1.2
Größe Schnellspanner	2
Material	Stahl, verzinkt
Fußausrichtung	Horizontal
Grifffarbe	Grün
Besondere Merkmale	Comfortline
Gewicht	486 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
