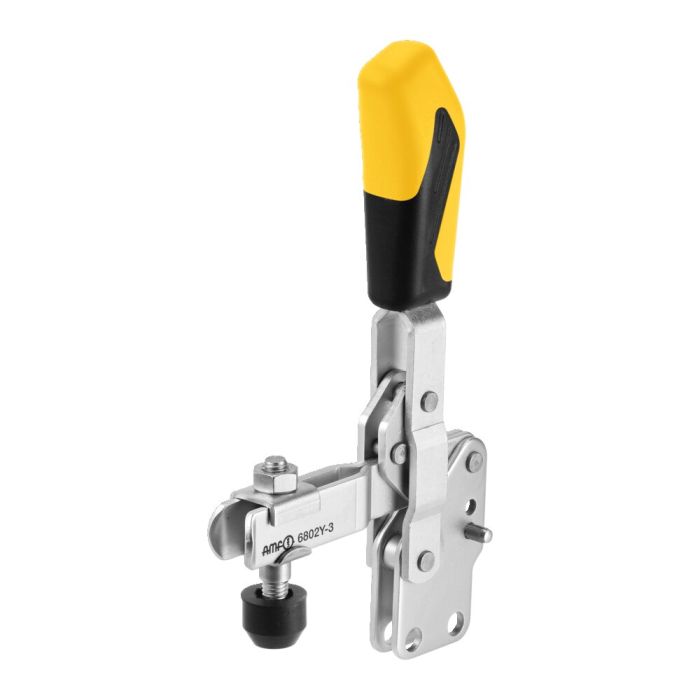

Senkrechtspanner mit gelbem Handgriff

Mit offenem Haltearm und senkrechtem Fuß, Größe 4, max. Spannkraft 3 kN

Bestell-Nr.

557021

Produktvarianten

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
557018	1	0,6	1,1	M 5x 30	105
557019	2	0,8	1,2	M 6x 35	175
557020	3	1,2	2,5	M 8x 45	410
557021	4	1,7	3,0	M 8x 65	630
557022	5	3,0	5,0	M12x 80	1480
557023	6	3,4	5,5	M12x110	2200

Details

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	557021
Produkttyp	Senkrechtspanner
Max. Spannkraft [kN]	3
Größe Schnellspanner	4
Material	Stahl, verzinkt
Fußausrichtung	Vertikal
Grifffarbe	Gelb
Gewicht	630 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
