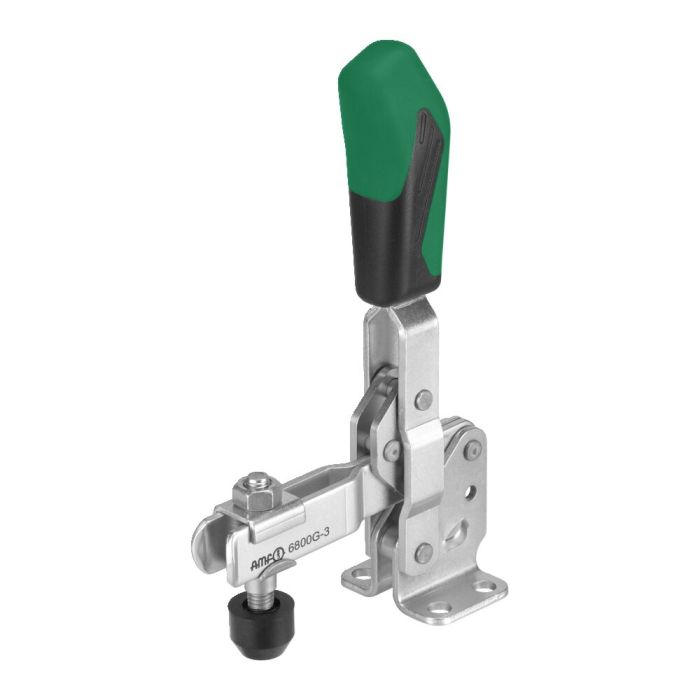

Senkrechtspanner mit grünem Handgriff

Mit offenem Haltearm und waagrechtem Fuß, Größe 2, max. Spannkraft 1,2 kN

Bestell-Nr.

557467

Produktvarianten

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
557465	0	0,5	0,7	M 4x 25	60
557466	1	0,6	1,1	M 5x 30	105
557467	2	0,8	1,2	M 6x 35	175
557468	3	1,2	2,5	M 8x 45	410
557469	4	1,7	3,0	M 8x 65	630
557470	5	3,0	5,0	M12x 80	1480
557471	6	3,4	5,5	M12x110	2200

Details

Auch in Ausführung "EDELSTAHL rostfrei" (Nr. 6800NIG) lieferbar!

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	557467
Produkttyp	Senkrechtspanner
Max. Spannkraft [kN]	1.2
Größe Schnellspanner	2
Material	Stahl, verzinkt
Fußausrichtung	Horizontal
Grifffarbe	Grün
Gewicht	175 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Senkrechtspanner mit rotem Handgriff Nr. 90001 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner comfortline Nr. 564132 Ergonomisch optimiert, Größe 1, max. Spannkraft 1,1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwerer Senkrechtspanner Nr. 91314 Mit waagrechtem Fuß, Größe 2, max. Spannkraft 2,5 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff und Sicherheitsverriegelung Nr. 90134 Mit offenem Haltearm und waagrechtem Fuß, Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff Nr. 95000 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Waagrechtspanner mit variabler Spannhöhe Nr. 560895 Mit offenem Haltearm und waagrechtem Fuß, Größe 20, max. Spannkraft 2 kN, max. Höhenausgleich 35 mm

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
ESD Senkrechtspanner Nr. 562483 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner, schwarz Nr. 90167 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner Nr. 555065 Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Kombispanner mit rotem Handgriff Nr. 93831 Größe 1, max. Spannkraft 1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Waagrechtspanner mit rotem Handgriff Nr. 93005 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,4 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	A	B	C	D	E	F	H	H1	HW min.	HW max.	I	K	L	L1	L2	M	M1	N	P	α	α*
557465	4	31,0	8,5-13,5	4,5	14	5,5	18,0	81	-1,5	3,5	8	5,5	-	49	50	23,0	-	32	22	95°	-
557466	5	39,0	16,0	4,5	18	6,0	19,0	98	-4,0	2,0	10	5,5	-	61	58	22,5-26,0	-	34	27	95°	-
557467	6	52,0	20,0	5,5	25	11,0	23,0	140	-3,0	4,5	12	6,0	12,5	78	89	23,0-31,0	27	43	32	105°	60°
557468	8	79,0	20,0	7,5	37	19,0	33,0	186	2,0	11,0	18	7,5	-	112	112	32,5	-	46	35	105°	60°
557469	10	101,0	32,0	8,6	54	16,0	42,5	221	-6,0	22,5	20	13,0	-	141	130	43,0-46,5	-	64	53	105°	60°
557470	14	140,0	45,0	8,5	73	34,0	55,8	281	-3,0	27,5	25	9,5	26,5-31,5	195	185	45,0-50,0	45	70	65	115°	60°
557471	14	165,5	50,5	13,0	89	28,0	81,0	333	-2,5	55,0	30	24,5	-	231	206	67,5-72,5	-	100	90	140°	60°
