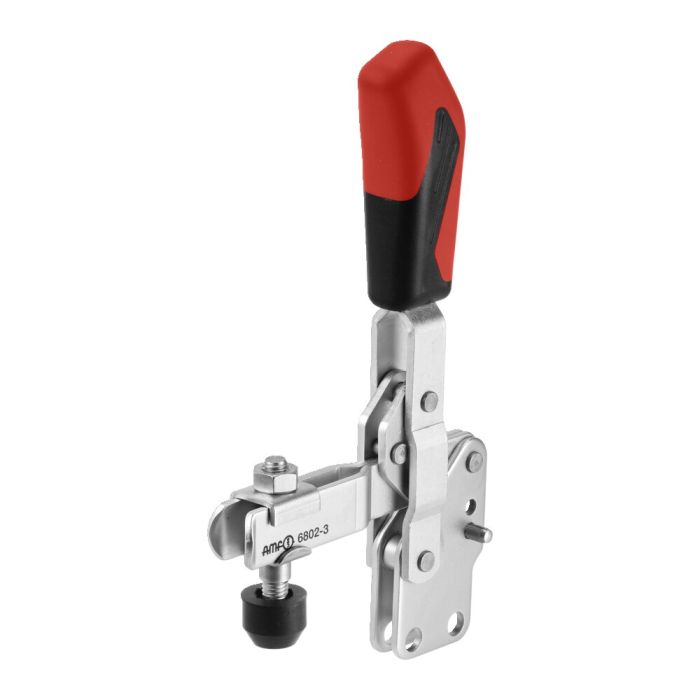

Senkrechtspanner mit rotem Handgriff

Mit offenem Haltearm und senkrechtem Fuß, Größe 6, max. Spannkraft 5,5 kN

Bestell-Nr.

90266

Produktvarianten

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
90217	1	0,6	1,1	M 5x 30	105
90225	2	0,8	1,2	M 6x 35	175
90233	3	1,2	2,5	M8 x 45	410
90241	4	1,7	3,0	M 8x 65	630
90258	5	3,0	5,0	M12x 80	1480
90266	6	3,4	5,5	M12x110	2200

Details

Auch in mattschwarzer Ausführung (Nr. 6802B) lieferbar!

* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	90266
Produkttyp	Senkrechtspanner
Max. Spannkraft [kN]	5.5
Größe Schnellspanner	6
Material	Stahl, verzinkt
Fußausrichtung	Vertikal
Grifffarbe	Rot
Gewicht	2200 g

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Senkrechtspanner mit rotem Handgriff Nr. 90001 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner comfortline Nr. 564132 Ergonomisch optimiert, Größe 1, max. Spannkraft 1,1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schwerer Senkrechtspanner Nr. 91314 Mit waagrechtem Fuß, Größe 2, max. Spannkraft 2,5 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff und Sicherheitsverriegelung Nr. 90134 Mit offenem Haltearm und waagrechtem Fuß, Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff Nr. 95000 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Waagrechtspanner mit variabler Spannhöhe Nr. 560895 Mit offenem Haltearm und waagrechtem Fuß, Größe 20, max. Spannkraft 2 kN, max. Höhenausgleich 35 mm

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
ESD Senkrechtspanner Nr. 562483 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner, schwarz Nr. 90167 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Pneumatikspanner Nr. 555065 Größe 2, max. Spannkraft 1,2 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Kombispanner mit rotem Handgriff Nr. 93831 Größe 1, max. Spannkraft 1 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Waagrechtspanner mit rotem Handgriff Nr. 93005 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,4 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	A	B	C	D	E	F	H	H1	HW min.	HW max.	I	K	L	L1	L2	M	M1	N	O	P	α	α*
90217	5	39,0	16,0	4,5	18	6	29	109	6,0	12,5	10	5,5	-	61	59	23,5-25,0	-	19	5	27	95°	-
90225	6	52,0	20,0	5,5	25	11	38	154	11,5	19,5	12	6,0	12,5	78	80	28,5-32,5	30-31	21	5	32	105°	60°
90233	8	79,0	20,0	7,5	36	19	48	200	16,5	25,0	18	7,5	-	112	114	41,0	-	27	6	40	105°	60°
90241	10	101,0	32,0	8,6	54	16	65	244	16,5	45,5	20	13,0	-	141	130	55,5	-	35	8	53	105°	60°
90258	14	140,0	45,0	8,5	72	35	77	301	18,0	49,0	25	9,5	26,5-31,5	195	183	64,5-67,0	64,0	45	10	65	115°	60°
90266	14	165,5	50,5	13,0	89	28	117	369	33,0	90,5	30	24,5	-	231	206	101,0-103,5	-	45	10	90	140°	60°
