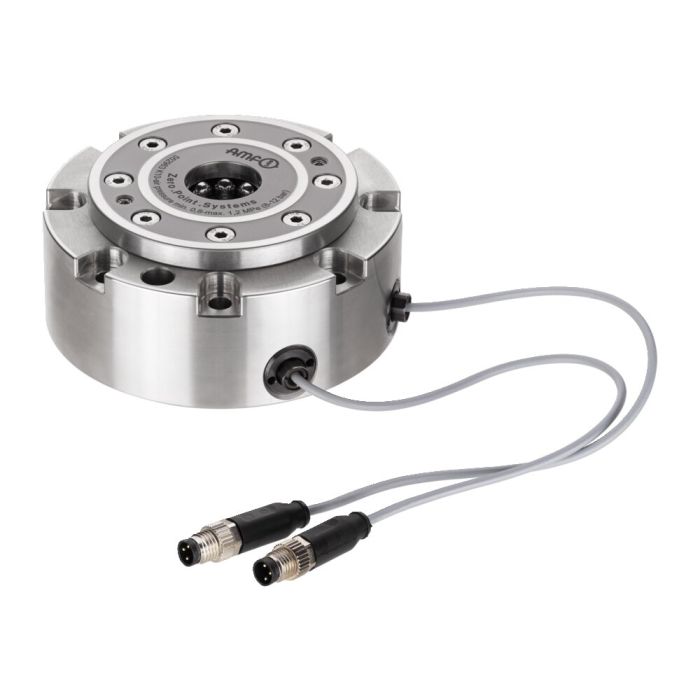

Spannmodul mit Sensorabfrage für Öffnung und Verriegelung
Öffnen pneumatisch, Größe KP10.3
Bestell-Nr.
552967
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Spannmodul mit Sensorabfrage hat zwei Induktivsensoren (Anschlussart: Stecker S8, Kabellänge 150 mm) zur Zustandskontrolle (geöffnet / verriegelt). Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat einen Anschluss:
1 = pneum. Öffnen
* Bitte beachten Sie die Montageanleitung.
| Bestell-Nr. | 552967 |
|---|---|
| Produkttyp | Einbau-Spannmodul, Aufbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Automatisierungsabfrage | Verriergelungskontrolle, Öffnungskontrolle |
| Gewicht | 2,6 Kg |
