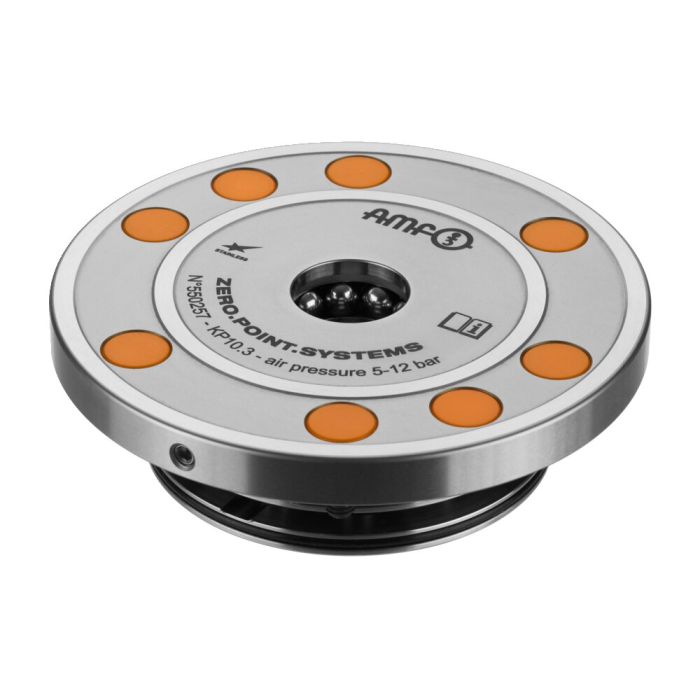

Einbau-Spannmodul für Automatisierungslösungen
Ausführung:
Zentrische Ausblasung, Auflagenkontrolle und Öffnungs- und Verriegelungskontrolle.
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Verriegelungskontrolle: Staudruck bei verriegeltem Spannmodul, Durchfluss bei geöffnetem Spannmodul.
Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul. Auflagenkontrolle über die Ausblasfunktion: Staudruck bei aufliegender Wechselpalette.
Das Einbau-Spannmodul wird pneumatisch geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat fünf Anschlüsse:
1 = pneum. Öffnen
3 = pneum. Ausblasung
4 = pneum. Öffnungskontrolle Eingang
5 = Entlüftung
8 = pneum. Verriegelungskontrolle Eingang
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 550257 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Automatisierungsabfrage | Verriergelungskontrolle, Öffnungskontrolle, Auflagekontrolle |
| Gewicht | 1,4 Kg |
