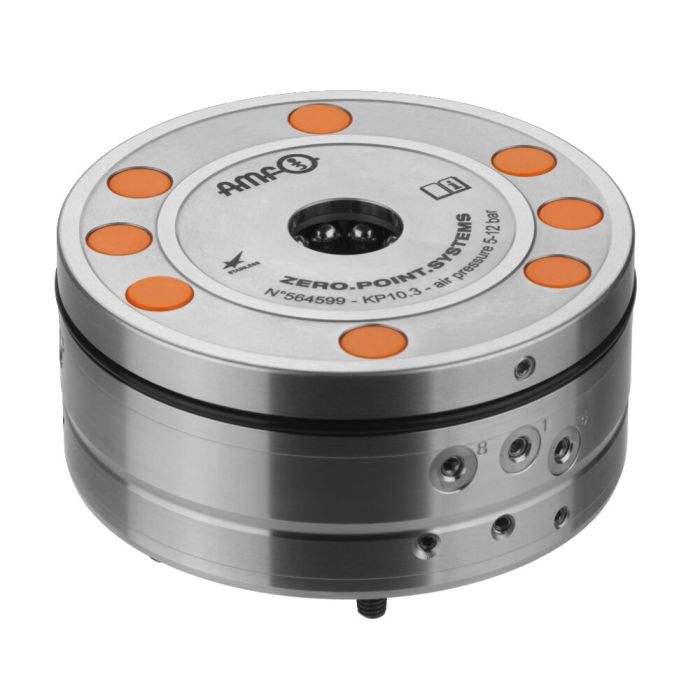

Spannmodul, Flanschversion
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Die pneumatischen Zuleitungen können mittels M5-Gewinde seitlich oder am Boden angeschlossen werden. Außerdem kann die Luft mit den im Lieferumfang enthaltenen O-Ringen über den Boden zugeführt werden. Das Spannmodul kann mittels der Zentrierhülse 6210-15-01 auf einer Platte aufgebaut oder in 3 verschiedenen Tiefen eingelassen werden.
Hinweis:
Verriegelungskontrolle: Staudruck bei verriegeltem Spannmodul, Durchfluss bei geöffnetem Spannmodul.
Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul.
Auflagenkontrolle: Staudruck bei aufliegender Wechselpalette, Durchfluss wenn keine Wechselpalette aufliegt.
Das Einbau-Spannmodul wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).
Der Flansch hat fünf nutzbare Anschlüsse:
1 = pneum. Öffnen
3 = pneum. Ausblasung und pneum. Auflagenkontrolle
4 = pneum. Öffnungskontrolle
5 = Entlüftung
8 = pneum. Verriegelungskontrolle
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 564599 |
|---|---|
| Produkttyp | Einbau-Spannmodul, Aufbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Automatisierungsabfrage | Verriergelungskontrolle, Öffnungskontrolle, Auflagekontrolle |
| Besondere Merkmale | Flanschversion |
| Gewicht | 3,4 kg |
