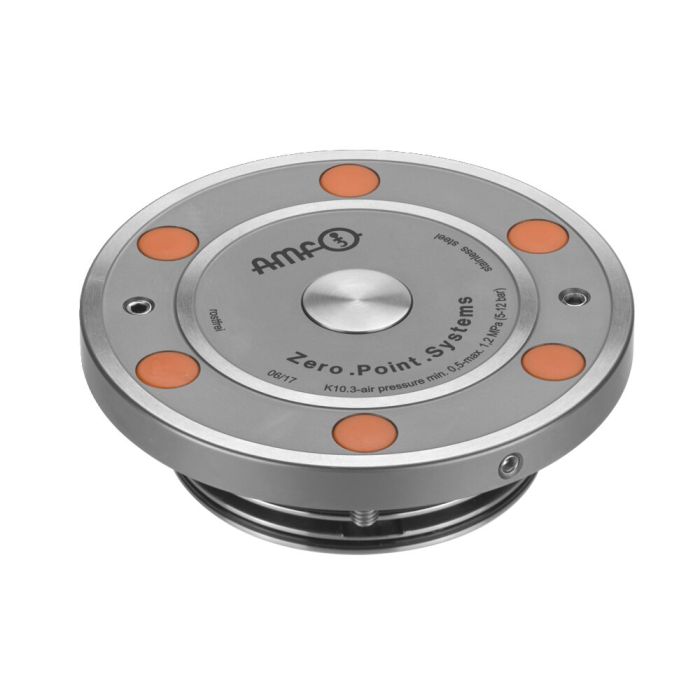

Einbau-Spannmodul mit Mittenverschluss für Automatisierungslösungen
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Durch Federkraft betätigter Mittenverschluss zum Schutz des Spannmoduls. Befestigung und Montage der Spannbolzen erfolgt über DIN ISO Senkkopfschraube M8. Auflagenkontrolle über die Ausblasfunktion: Staudruck bei aufliegender Wechselpalette. Das Spannmodul wird pneumatisch geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Spannmodul ist drucklos gespannt).
Das Spannmodul hat drei Anschlüsse:
1 = pneum. Öffnen
3 = pneum. Ausblasung
5 = Entlüftung
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 559390 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Automatisierungsabfrage | Auflagekontrolle |
| Besondere Merkmale | Mit Mittenverschluss |
| Gewicht | 1,4 Kg |
