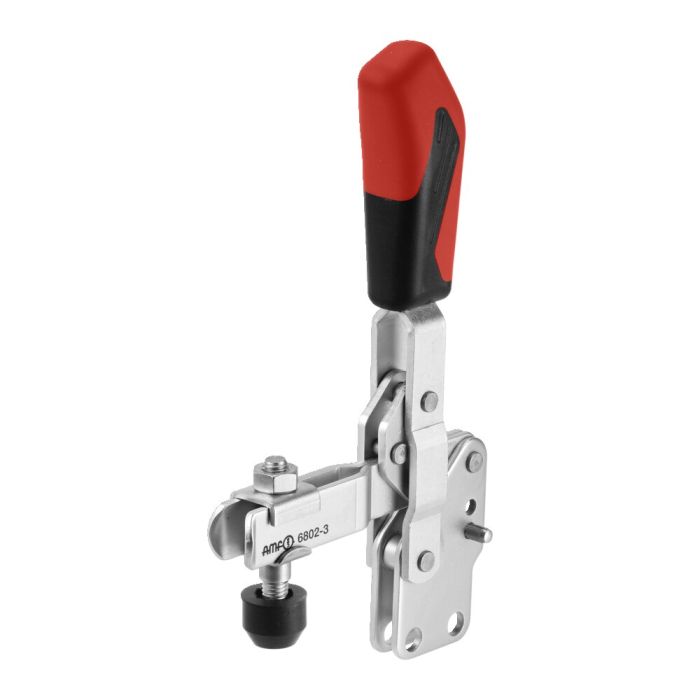

Grapa rápida vertical con empuñadura roja

Con brazo soporte abierto y pie vertical, tamaño 1, fuerza de fijación máx. 1,1 kN

Nº de pedido

90217

con brazo soporte abierto y pie vertical.
Galvanizado y pasivado. Remaches de acero inoxidable. Los de los tamaños 2 a 6 están insertados en manguitos templados por cementación. Puntos de apoyo engrasados.
Más ergonómico, empuñadura más resistente al aceite con apoyamano grande y componente blando. Pieza de fijación de seguridad con protección para los dedos. Seguro contra pérdida para el tornillo de presión en el extremo del brazo de sujeción.
Completa con tornillo de presión templado y galvanizado nº 6890.

Variantes de productos

Nº de pedido	Tamaño	F1 [kN]	F2 [kN]	Tornillo de apriete	Peso [g]
90217	1	0,6	1,1	M 5x 30	105
90225	2	0,8	1,2	M 6x 35	175
90233	3	1,2	2,5	M8 x 45	410
90241	4	1,7	3,0	M 8x 65	630
90258	5	3,0	5,0	M12x 80	1480
90266	6	3,4	5,5	M12x110	2200

Detalles

¡También disponible en negro mate (nº 6802B)!

* El ángulo de abertura puede modificarse presionando una espiga de ajuste.

Especificaciones técnicas

Más Información
Nº de pedido	90217
Tipo de producto	Grapa rápida vertical
Fuerza de sujeción máx. [kN]	1.1
Größe Schnellspanner	1
Material	Acero, galvanizado
Alineación de base	Vertical
Color de la empuñadura	Roja

CAD

Descargas

Si echa en falta alguna descarga, escríbanos a través de nuestro formulario de contacto.

Zona	Idioma	Nombre del archivo	Tipo	Tamaño del archivo

Para descargas generales, como catálogos y folletos, haga clic aquí.

Productos similares

Grapa rápida vertical con empuñadura roja Nr. 90001 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa vertical comfortline Nr. 564132 Ergonomía optimizada, tamaño 1, fuerza de fijación máx. 1,1 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa vertical pesada Nr. 91314 Con base horizontal, tamaño 2, fuerza de fijación máx. 2,5 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida vertical con empuñadura roja y bloqueo de seguridad Nr. 90134 Con brazo soporte abierto y pie horizontal, tamaño 2, fuerza de fijación máx. 1,2 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida vertical con empuñadura roja Nr. 95000 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida horizontal con altura de sujeción variable Nr. 560895 Con brazo soporte abierto y pie horizontal, tamaño 20, fuerza de fijación máx. 2 kN, compensación de altura máx. 35 mm

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida vertical ESD Nr. 562483 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa vertical, negra Nr. 90167 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,7 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa neumática Nr. 555065 Tamaño 2, fuerza de fijación máx. 1,2 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa combinada con empuñadura roja Nr. 93831 Tamaño 1, fuerza de fijación máx. 1 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:
Grapa rápida horizontal con empuñadura roja Nr. 93005 Con brazo soporte abierto y pie horizontal, tamaño 0, fuerza de fijación máx. 0,4 kN

Añadir a la Lista de Deseos Añadir para comparar

Su precio:

Nº de pedido	A	b	C	D	E	F	H	H1	HW mín.	HW máx.	I	k	L	L1	L2	m	M1	N	O	p	α	α*
90217	5	39,0	16,0	4,5	18	6	29	109	6,0	12,5	10	5,5	-	61	59	23,5-25,0	-	19	5	27	95°	-
90225	6	52,0	20,0	5,5	25	11	38	154	11,5	19,5	12	6,0	12,5	78	80	28,5-32,5	30-31	21	5	32	105°	60°
90233	8	79,0	20,0	7,5	36	19	48	200	16,5	25,0	18	7,5	-	112	114	41,0	-	27	6	40	105°	60°
90241	10	101,0	32,0	8,6	54	16	65	244	16,5	45,5	20	13,0	-	141	130	55,5	-	35	8	53	105°	60°
90258	14	140,0	45,0	8,5	72	35	77	301	18,0	49,0	25	9,5	26,5-31,5	195	183	64,5-67,0	64,0	45	10	65	115°	60°
90266	14	165,5	50,5	13,0	89	28	117	369	33,0	90,5	30	24,5	-	231	206	101,0-103,5	-	45	10	90	140°	60°
