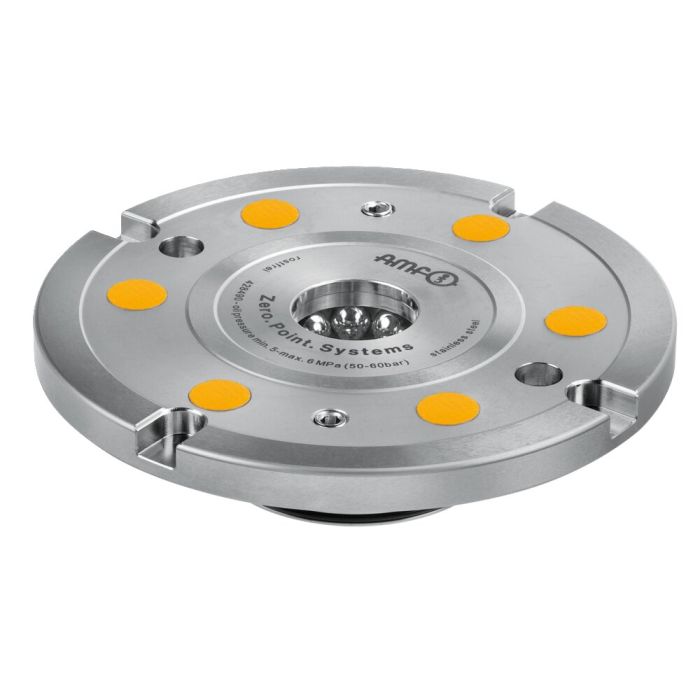

Module de serrage à intégrer avec indexation

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Grâce au module de serrage avec indexation, la palette ne peut pas tourner et l'indexation permet de la positionner exactement selon des angles de 90 °.

Remarque:
Le module de serrage à intégrer KH10.2 avec indexation angulaire sur la pompe est déverrouillé par la pompe oléopneumatique (réf. 426569) avec une pression d'entrée pneumatique sur la pompe de 5 bars.
Le module de serrage se caractérise par des forces de maintien et de traction élevées. Il s'ouvre hydrauliquement (1) et se verrouille mécaniquement par la force du ressort. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression).
Le module de serrage avec soufflage intérieur et contrôle d'appui est doté de deux raccords : 1x ouverture hydr. (1) / 1x soufflage intérieur et contrôle d'appui (3). (Le soufflage intérieur et le contrôle d'appui pneumatiques peuvent être raccordés en option.)
* Veuillez respecter la notice de montage.

Sur demande:
-Plan d'intégration
