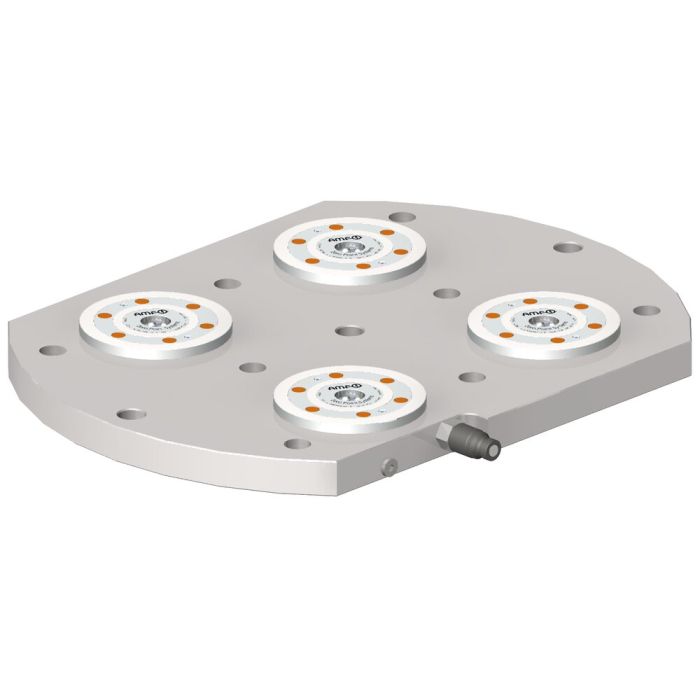

Estação de fixação quádrupla
Desbloqueio hidráulico, tamanho KH10.2
N.º de encomenda
427492
Concepção:
Estação de fixação hidráulica para redução de tempo de preparação em mesas de máquinas com distâncias de ranhuras de 63 mm. Fixação da placa através de parafusos cabeça cilíndrica M12. Para o alinhamento são construídos no mínimo dois furos de Æ 20 mm.
A medida de centro dos módulos é de 200 mm. O engate rápido está pré-montado e a função de descarga, já integrada, pode ser individualmente ligada.
Aplicação:
p. ex., para DMG/DMU 50 EVO
Observação:
* Preste atenção nas instruções de montagem.
Vantagens:
Altura total reduzida de apenas 36 mm.
| N.º de encomenda | 427492 |
|---|---|
| Tipo de produto | Estação de fixação |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 10 |
| Força de retenção [kN] | 25 |
| Força de admissão/fecho [kN] | 10 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Pino de fixação tamanho 10 para parafuso prisioneiro M10 Nr. 554936 Para módulos de fixação tamanho 10, pino de fixação de ponto zero
- Tampas de cobertura para paletes de fixação Nr. 430165 Para parafusos nas estações de fixação, tamanho M12
- Console de fixação duplo Nr. 427591 Desbloqueio hidráulico, para aperto otimizado em tempo de preparação em estações de fixação KH10.2
Produtos similares
- Console de fixação duplo Nr. 427682 Desbloqueio hidráulico, para aperto otimizado em tempo de preparação em estações de fixação KH10.2, altura 26 mm
