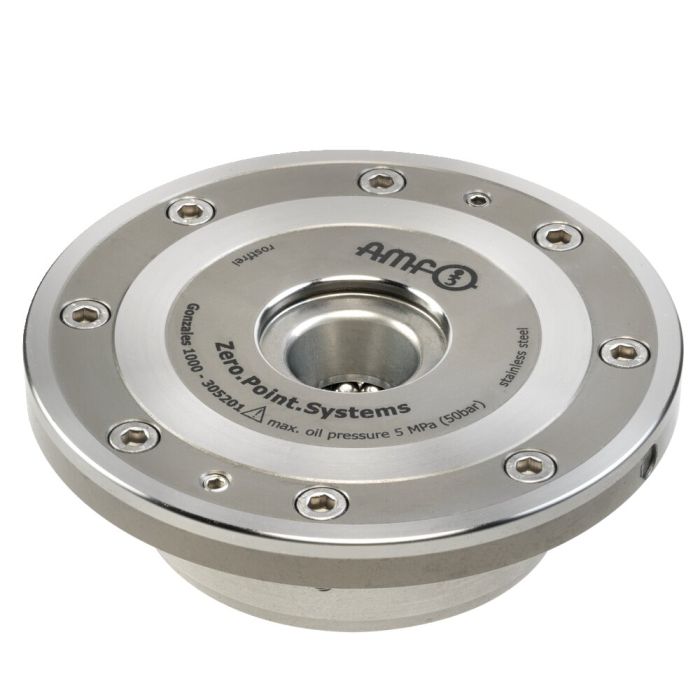

Módulo de fixação de embutir "Gonzales

Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário.

Observação:
Utilizar módulos "Gonzales" unicamente com módulos "Gonzales" numa fixação. Em caso de troca de sistema, levar em consideração: Os "Gonzales" necessitam, ao contrário dos Speedy 1000/2000 ou DockLock 1000, de uma pressão de ativação de no mín. 50 bar / no máx. 60 bar. No caso de embutir rebaixada, certificar-se de que o diâmetro da tampa D é de 112 mm ou 140 mm. O módulo de fixação de embutir é aberto hidraulicamente (1) e fechado mecanicamente através de força de mola. É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado sem pressão).
O módulo de fixação tem uma ligação: 1x abrir hidr. (1).

* Preste atenção nas instruções de montagem.

Sob consulta:
- Esquemas de montagem
